ВЧ и СВЧ аттенюаторы и поглотители

ВЧ и СВЧ аттенюаторы и поглотители предназначены для управления и контроля мощностью в высокочастотных системах. Они предназначены для ослабления сигналов в цепях мощных передатчиков, усилителей и антенн с целью контроля уровня сигнала, согласования СВЧ-трактов с различным волновым сопротивлением, защиты от рассогласования нагрузки или балластного поглощения энергии генераторов в режиме ожидания. Эти устройства защищают измерительное оборудование от перегрузок на входе и помогают избежать искажений сигналов. Предлагаемые нами аттенюаторы, разработанные для работы с высокой мощностью и в сложных условиях, помогают предотвратить перегрузки, уменьшить отражения и поддерживать производительность системы без ущерба для её характеристик.

ВЧ и СВЧ аттенюаторы и поглотители

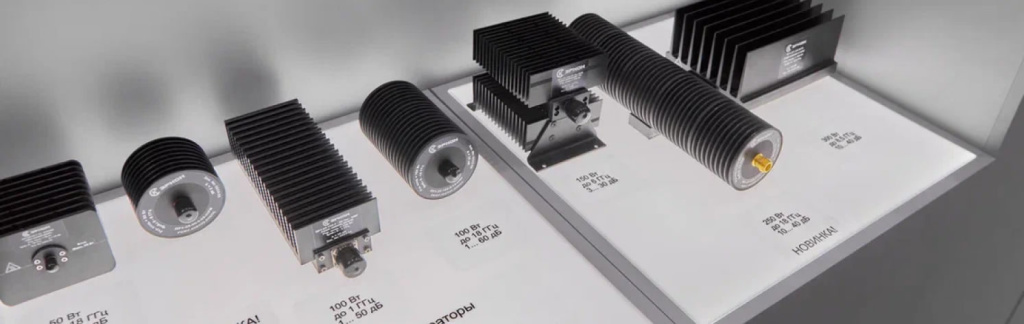

Коаксиальные ВЧ и СВЧ аттенюаторы от АО «НПО «ЭРКОН»

Компания АО «НПО «ЭРКОН» разработала расширенную линейку мощных коаксиальных ВЧ и СВЧ резистивных поглотителей (фиксированных аттенюаторов и эквивалентов нагрузок). Благодаря своей высокой мощности и стабильным электрическим параметрам, аттенюаторы широко применяются в телекоммуникационных, лабораторных и навигационных системах, а также в других областях, требующих высокое соотношение диапазона рабочих частот и мощности.

Изделия являются конструктивно-функциональными аналогами высококачественных аттенюаторов и эквивалентов нагрузок от ведущих мировых производителей.

Фиксированные аттенюаторы — это устройства, которые обеспечивают снижение уровня сигнала на заранее установленное значение в дБ. При покупке фиксированного аттенюатора необходимо указать необходимое значение в дБ. Для заказа доступны ослабления от 1 дБ до 60 дБ.

ВЧ и СВЧ аттенюаторы и поглотители

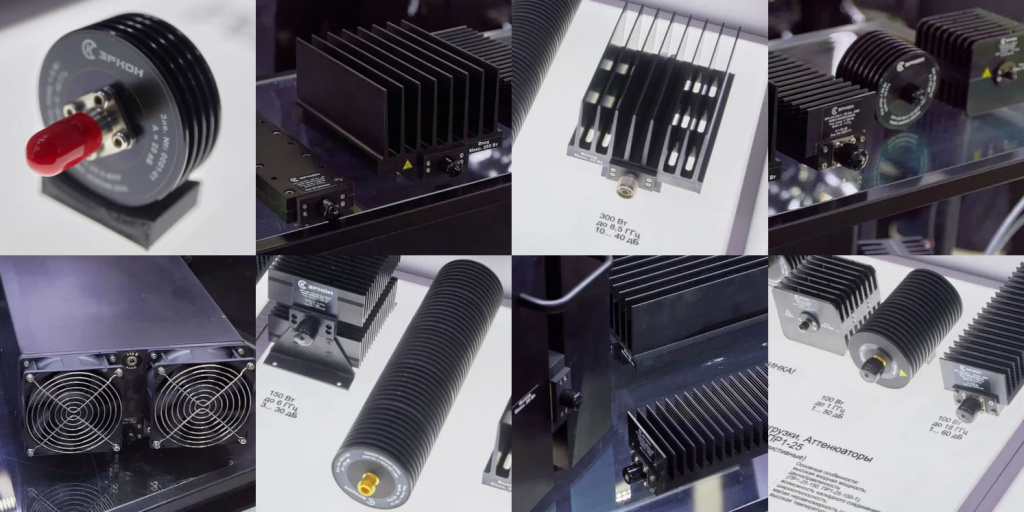

Нагрузки (RF Terminations & Mismatch Loads)

Радиочастотные нагрузки российского производства пользуются доверием благодаря своей способности безопасно поглощать радиочастотную энергию и защищать критически важные системы от отраженной мощности. Линейка нагрузок, представленная на нашем сайте, разработана для обеспечения долговечности, точности и производительности, охватывает широкий диапазон уровней мощности, частот и типов разъемов, подходящих для любых задач: от лабораторных и полевых испытаний до мощных встраиваемых систем.

Предлагаем оконечные нагрузки и несогласованные нагрузки с импедансом 50 Ом. Оконечные нагрузки используются для согласования порта с импедансом системы и предотвращения отражений радиочастотного сигнала. Несогласованные нагрузки — это специализированный тип оконечных нагрузок, которые намеренно согласуют импеданс системы для создания отражений радиочастотного сигнала. Несогласованные нагрузки часто используются в испытательных схемах усилителей для проверки способности работать с определёнными уровнями отражённой мощности.

Преимущества нашей продукции

В расширенную линейку мощных резистивных поглотителей (фиксированных аттенюаторов и эквивалентов нагрузок) АО «НПО «ЭРКОН» входят устройства с диапазоном входной средней мощности от 5 до 2,000 Вт (импульсной — от 500 до 10,000 Вт), а также рабочим диапазоном частот от постоянного тока до 40 ГГц и ослаблением от 1 до 60 дБ. Эти аттенюаторы обеспечивают высокую производительность и стабильность работы в широком спектре приложений.

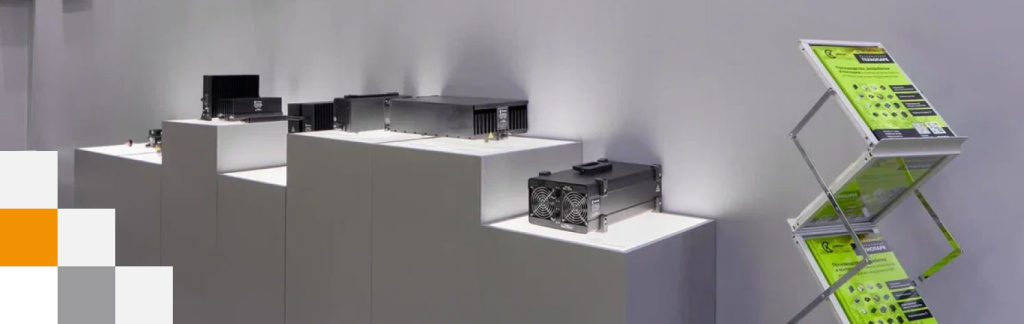

Конструкции поглотителей с входной средней мощностью до 1,000 Вт включают воздушное естественное охлаждение, а при мощности свыше 1,000 Вт применяется воздушное принудительное охлаждение. Также представлены модели без собственной системы охлаждения, предназначенные для работы с дополнительными теплоотводами.

Гибкость подключения

В зависимости от конструкции и требований заказчика, внешние подключения осуществляются коаксиальными соединителями основных типов — N, III или SMA (вилка/розетка). В некоторых моделях по согласованию возможно использование других типов соединителей, таких как DIN 7/16, тип IV, BNC и др.

Применение аттенюаторов

Аттенюаторы ПР1-25 с высокой входной средней и импульсной мощностью идеально подходят для контроля сигналов в цепях мощных ВЧ- и СВЧ-передатчиков, усилителей и антенн. Кроме того, они могут использоваться для защиты измерительного оборудования от перегрузок на входе. Исполнения ПР1-25-100-1 и ПР1-25-150 являются двунаправленными, что позволяет подавать мощность на любой вход. При необходимости возможно каскадирование устройств для достижения требуемого коэффициента ослабления, обеспечивая при этом стабильные параметры ослабления и КСВН в рабочем диапазоне частот.

Для потребителей, которым требуются поглотители в исполнении эквивалентов нагрузок с соответствующими частотно-мощностными параметрами, доступны конструкции типа ПР1-24 с номинальным сопротивлением 50 Ом.

ВЧ и СВЧ аттенюаторы и поглотители

Надежные и проверенные решения

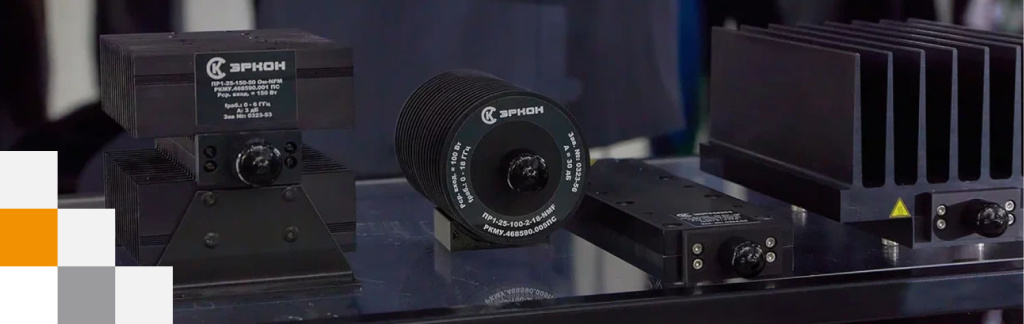

Коаксиальные поглотители (фиксированные аттенюаторы) ПР1-25 мощностью от 50 до 2,000 Вт — это отличная альтернатива зарубежным изделиям. Они идеально подходят для применения в области измерений, настройки и эксплуатации высокочастотного оборудования. Также возможна индивидуальная разработка конструкций в соответствии с техническими требованиями заказчика.

Обеспечение полного цикла производства: от проектирования до серийного выпуска и доставки готовой продукции.
Гарантия высокого качества продукции и соблюдения сроков выполнения заказа.
Каждый этап производства сопровождается тщательным контролем, готовые изделия проходят все необходимые испытания.

Выбирая аттенюаторы от АО «НПО «ЭРКОН», вы получаете простой и надежный способ контроля и регулирования мощными ВЧ и СВЧ сигналами. Не упустите возможность сотрудничать с лидером в производстве высококачественной резистивной техники!
