Как измерить высоковольтный импульс с помощью СВЧ-аттенюаторов

Измерение высоковольтного импульса требует одновременно сохранить его амплитуду, форму сигнала и длительность, не перегрузив вход осциллографа.

Для импульсных трактов с волновым сопротивлением 50 Ом эту задачу можно решить с помощью СВЧ-аттенюатора. Он уменьшает амплитуду до допустимого уровня, обеспечивает согласование линии и защищает измерительный прибор от чрезмерной мощности.

Однако одного ослабления аттенюатора в децибелах недостаточно. Необходимо проверить:

• максимальное импульсное напряжение;
• пиковую и среднюю мощности;
• энергию одного импульса;
• рабочую полосу частот;
• длительность импульса;
• КСВН;
• параметры осциллографа;
• безопасность схемы относительно земли.

Ошибка хотя бы в одном из этих пунктов может привести к искажению результата или повреждению оборудования.

Когда можно применять СВЧ-аттенюатор

Коаксиальный СВЧ-аттенюатор подходит для измерения, если выполнены следующие условия:

• значения волнового сопротивления совпадает для всех элементов (как правило, 50 Ом);
• сигнал передаётся по согласованной коаксиальной линии;
• измеряемый импульс связан с защитным заземлением;
• напряжение не превышает паспортный предел аттенюатора;
• пиковая и средняя мощности находятся в допустимом диапазоне;
• полоса частот аттенюатора охватывает спектр импульса;
• выход аттенюатора нагружен на 50 Ом.

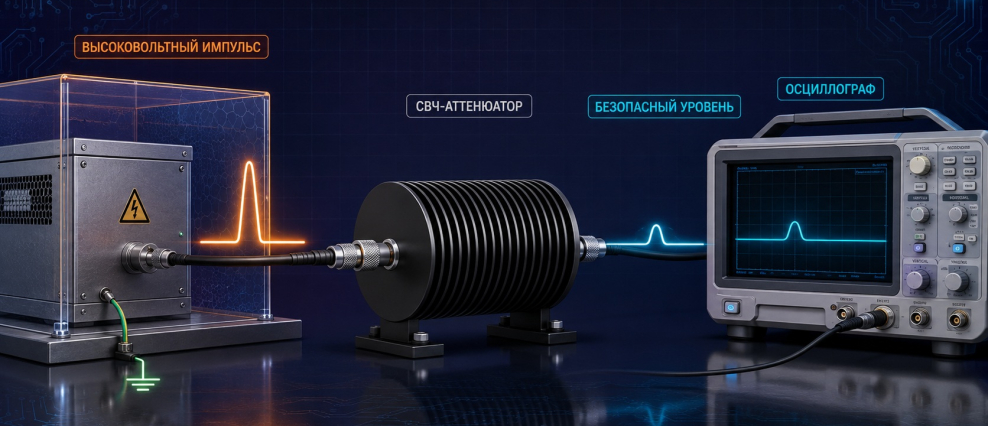

Типовая структура тракта:

импульсный источник → кабель 50 Ом → СВЧ-аттенюатор → вход осциллографа 50 Ом.

Если внутреннего входа 50 Ом у осциллографа нет, может использоваться подходящая внешняя нагрузка 50 Ом. При этом необходимо проверить её параметры: мощность, полосу частот, ослабление.

Почему вход осциллографа должен быть согласован

Паспортное ослабление коаксиального аттенюатора нормируется при определённом импедансе источника и нагрузки — обычно 50 Ом.

Если, например, подключить его к входу осциллографа 1 МОм без согласующей нагрузки, коэффициент передачи может отличаться от расчётного. В линии появятся отражения, которые способны вызвать:

• выбросы на фронтах;
• колебания после импульса;
• изменение амплитуды;
• удвоение напряжения;
• ошибку измерения длительности;
• перегрузку входа прибора.

Шаг 1. Определить параметры импульса

До выбора аттенюатора необходимо знать:

• пиковое положительное и отрицательное напряжение;
• длительность импульса;
• время нарастания и спада;
• частоту повторения;
• форму импульса;
• импеданс источника;
• максимальную длительность серии импульсов;
• наличие постоянной составляющей сигнала.

Нельзя рассчитывать аттенюатор только по ожидаемому основному уровню сигнала. Кратковременный выброс может оказаться значительно выше номинальной амплитуды.

В расчёте следует использовать наибольшее возможное мгновенное напряжение с дополнительным запасом.

Шаг 2. Проверить допустимый уровень осциллографа

Нужно определить максимальное напряжение именно для выбранного входного режима.

У одного осциллографа пределы могут различаться для:

• разных входных разъемов;
• разных диапазонов чувствительности;
• постоянного и импульсного сигнала;
• различных длительностей импульса.

Особенно важно проверить предел внутренней нагрузки 50 Ом. Он нередко существенно ниже предела высокоомного входа.

Следует учитывать абсолютный предел входа, превышение которого может повредить прибор.

Шаг 3. Рассчитать минимальное ослабление

Если вход и выход имеют одинаковый импеданс, требуемое ослабление по напряжению рассчитывают по формуле:

A = 20 × log₁₀(U_вх / U_вых),

где:

• A — ослабление в децибелах;
• U_вх — максимальное напряжение импульса на входе аттенюатора;
• U_вых — допустимое напряжение на входе осциллографа.

Пример

Максимальный импульс составляет 800 В. На вход осциллографа требуется подать не более 5 В:

A = 20 × log₁₀(800 / 5) ≈ 44,1 дБ.

Выбирать ровно 44 дБ нежелательно: необходимо учесть допуск аттенюатора, частотную неравномерность, выбросы источника и погрешность исходных данных.

Практичным решением может быть суммарное ослабление 50 дБ:

U_вых = 800 × 10^{−50 / 20} ≈ 2,53 В.

Такой вариант обеспечивает дополнительный запас для входа осциллографа.

Таблица перевода ослабления по напряжению

Таблица справедлива для одинакового импеданса на входе и выходе.

Даже если рассчитанное выходное напряжение выглядит безопасным, необходимо отдельно проверить входное напряжение и мощность самого аттенюатора.

Шаг 4. Рассчитать пиковую мощность

Для согласованной линии 50 Ом пиковую мощность прямоугольного импульса можно оценить по формуле:

P_пик = U_пик² / R,

где:

• U_пик — пиковое напряжение на согласованной нагрузке;
• R — сопротивление тракта.

Для импульса 800 В в линии 50 Ом:

P_пик = 800² / 50 = 12 800 Вт.

Получается 12,8 кВт пиковой мощности.

Это не означает, что нужен аттенюатор с непрерывной мощностью 12,8 кВт. Но устройство должно выдерживать указанную пиковую мощность в течение заданной длительности импульса.

Важно точно понимать, как производитель источника определяет напряжение:

• на согласованной нагрузке 50 Ом;
• на выходном разъёме;
• после внешней нагрузки.

Шаг 5. Рассчитать энергию импульса

Для прямоугольного импульса энергия приблизительно равна:

E_имп = P_пик × τ,

где τ — длительность импульса.

Если пиковая мощность составляет 12,8 кВт, а длительность — 100 нс:

E_имп = 12 800 × 100 × 10⁻⁹ = 0,00128 Дж.

Энергия одного импульса равна 1,28 мДж.

Для импульса сложной формы энергию определяют интегрированием мгновенной мощности:

E = ∫p(t)dt.

Паспорт аттенюатора может ограничивать не только пиковую мощность, но и:

• максимальную длительность импульса;
• энергию одного импульса;
• частоту повторения;
• коэффициент заполнения;
• длительность серии импульсов.

Шаг 6. Рассчитать среднюю мощность

Средняя мощность периодической последовательности прямоугольных импульсов:

P_ср = P_пик × τ × f,

где:

• P_пик — пиковая мощность;
• τ — длительность;
• f — частота повторения.

Произведение τ × f — коэффициент заполнения.

Продолжим пример:

• пиковая мощность — 12,8 кВт;
• длительность — 100 нс;
• частота повторения — 1 кГц.

P_ср = 12 800 × 100 × 10⁻⁹ × 1000 = 1,28 Вт.

Средняя мощность невелика, но пиковая составляет 12,8 кВт. Аттенюатор должен одновременно выдерживать оба режима.

Нельзя выбирать устройство только по средней мощности.

Шаг 7. Учесть мощность, поглощаемую аттенюатором

При большом ослаблении почти вся входная мощность превращается в тепло.

Доля мощности на выходе:

P_вых / P_вх = 10^{−A / 10}.

Для 40 дБ на выходе остаётся:

10^{−40 / 10} = 0,0001,

то есть 0,01% входной мощности.

Аттенюатор поглощает примерно 99,99%.

При импульсе 12,8 кВт на выходе идеального аттенюатора 40 дБ останется около 1,28 Вт пиковой мощности, а основная энергия будет выделена в первом аттенюаторе.

Именно поэтому его импульсная стойкость является критически важной.

Максимальное напряжение и мощность — разные ограничения

Аттенюатор может выдерживать требуемую импульсную мощность, но не выдерживать приложенное напряжение.

Электрическая прочность зависит от:

• типа соединителей;
• расстояния между проводниками;
• диэлектрика;
• атмосферного давления;
• длительности импульса;
• полярности;
• скорости нарастания;
• состояния и чистоты контактов.

Проверка только мощности недостаточна. В документации должны быть подтверждены:

• максимальное импульсное напряжение;
• максимальная пиковая мощность;
• максимальная энергия импульса;
• максимальная средняя мощность.

Если хотя бы один параметр не указан, допустимость режима нужно согласовать с производителем.

Шаг 8. Выбрать рабочую полосу частот

Короткий импульс содержит широкий спектр частот. Чем быстрее фронт, тем более широкополосным должен быть измерительный тракт.

Для первичной оценки требуемой полосы используют соотношение:

BW ≈ 0,35 / t_ф,

где:

• BW — минимальная полоса;
• t_ф — время нарастания сигнала от 10 до 90%.

Например, для фронта 10 нс:

BW ≈ 0,35 / 10 нс = 35 МГц.

Это приблизительный минимум для тракта с однополюсной характеристикой. Для точного воспроизведения формы желательно иметь дополнительный запас по полосе частот.

Полоса всей системы определяется самым медленным элементом:

• аттенюатором;
• кабелем;
• переходниками;
• нагрузкой;
• осциллографом.

Широкополосный осциллограф не компенсирует недостаточную полосу аттенюатора.

Как полоса влияет на форму импульса

Недостаточная полоса приводит к:

• увеличению измеренного времени фронта;
• уменьшению пикового значения;
• сглаживанию выбросов;
• изменению длительности;
• потере высокочастотного фронта;
• ошибке при оценке скорости нарастания.

При этом форма на экране может выглядеть аккуратнее реального сигнала. Это опасная ситуация: прибор не показывает высокочастотные выбросы, которые фактически воздействуют на оборудование.

Собственное время нарастания тракта

Приблизительно измеренное время фронта связано с фронтом сигнала и измерительной системы:

t_изм ≈ √(t_сиг² + t_сист²).

Если время нарастания системы сравнимо со временем фронта сигнала, результат будет заметно завышен.

Для точных измерений система должна быть существенно быстрее исследуемого импульса. Желательно оценивать полосу не только по номиналу, но и по фактической частотной и фазовой характеристикам всех компонентов.

КСВН и отражения

Даже при номинальном импедансе 50 Ом реальные элементы имеют определенный КСВН.

Отражения возникают на границах:

• источник — кабель;
• кабель — аттенюатор;
• между каскадами аттенюаторов;
• аттенюатор — осциллограф;
• в переходниках и соединителях.

Для короткого импульса отражение может появиться на осциллограмме как повторный импульс или ступенька после определённой задержки.

Временная задержка зависит от электрической длины кабеля. Поэтому дополнительный выброс на осциллограмме не всегда формируется самим источником — он может быть результатом рассогласования измерительного тракта.

Можно ли соединять несколько аттенюаторов

Да, если каждый компонент рассчитан на свою нагрузку.

Суммарное ослабление в децибелах складывается:

A_общ = A₁ + A₂ + A₃.

Например:

20 дБ + 30 дБ = 50 дБ.

Но распределение мощности между каскадами неравномерно.

Первый аттенюатор принимает полный высоковольтный импульс и должен выдерживать максимальные:

• напряжение;
• пиковую мощность;
• энергию;
• среднюю мощность.

Второй каскад получает уже ослабленный сигнал.

Поэтому нельзя набрать 50 дБ из случайных маломощных аттенюаторов, ориентируясь только на сумму ослаблений.

В каком порядке ставить каскады

Первым устанавливают устройство, рассчитанное на максимальные входное напряжение, пиковую мощность и энергию импульса.

Обычно основная часть ослабления и тепловой нагрузки должна безопасно приниматься первым мощным каскадом. Последующие аттенюаторы используются для дополнительного снижения уровня и точной установки суммарного ослабления.

Порядок нельзя определять только номиналами в децибелах. Необходимо выполнить расчёт для каждого каскада.

Пример каскада 20 + 30 дБ

Входная пиковая мощность — 12,8 кВт.

После первого аттенюатора 20 дБ:

P₂ = 12 800 × 10⁻² = 128 Вт.

Второй аттенюатор 30 дБ принимает уже 128 Вт пиковой мощности.

На выходе:

P_вых = 128 × 10⁻³ = 0,128 Вт.

При нагрузке 50 Ом это соответствует пиковому напряжению:

U_вых = √(0,128 × 50) ≈ 2,53 В.

Первый каскад должен выдерживать 800 В и 12,8 кВт пиковой мощности. Второй — 80 В и 128 Вт, если расчётные напряжения относятся к согласованной нагрузке.

Почему переходники нежелательны

Каждый переходник создаёт дополнительную неоднородность и может:

• увеличить КСВН;
• вызвать отражение;
• ограничить пиковое напряжение;
• снизить допустимую мощность;
• ухудшить полосу частот;
• создать локальный нагрев;
• добавить фазовую погрешность.

Для высоковольтного импульса особенно опасно, если переходник становится самым слабым по электрической прочности элементом тракта.

Лучше сразу выбирать аттенюаторы с совместимыми соединителями.

Как учесть реальное ослабление

Номинальное ослабление зависит от частоты и имеет допуск. Для точного восстановления исходной формы желательно знать S-параметры или калибровочные данные аттенюатора.

Если выходное напряжение измерено в согласованном тракте, входное можно оценить:

U_вх = U_вых × 10^{A / 20}.

Например, при фактическом ослаблении 49,6 дБ и измеренном выходном пике 2,5 В:

U_вх = 2,5 × 10^{49,6 / 20} ≈ 755 В.

Если вместо фактических 49,6 дБ использовать номинальные 50 дБ, получится около 791 В. Разница уже составляет несколько процентов.

Для точных измерений следует учитывать частотную характеристику, а не только одно значение ослабления.

Как проводить предварительную проверку

До подключения высоковольтного источника рекомендуется проверить тракт на безопасном уровне:

1. Собрать измерительный тракт без подачи высокого напряжения.
2. Убедиться, что все элементы имеют одинаковый импеданс (50 Ом или 75 Ом).
3. Проверить типы соединителей и отсутствие лишних переходников.
4. Подать низковольтный импульс с известными параметрами.
5. Сравнить измеренную амплитуду с расчётной.
6. Проверить форму фронта, выбросы и отражения.
7. Убедиться в правильной настройке входа осциллографа.
8. Проверить суммарное ослабление и полярность сигнала.

Высоковольтный режим включают только после подтверждения работоспособности и безопасности тракта.

Требования безопасности

Измерение высоковольтных импульсов должно выполняться квалифицированным персоналом по утверждённой методике.

Необходимо:

• использовать ограждение опасной зоны;
• применять блокировки и аварийное отключение;
• обеспечить защитное заземление;
• использовать компоненты с подтверждённым напряжением;
• исключить доступ к открытым контактам;
• разряжать накопительные элементы перед обслуживанием;
• проверять отсутствие напряжения подходящим прибором;
• не изменять соединения под напряжением;
• управлять испытанием дистанционно;
• учитывать остаточный заряд кабелей и конденсаторов.

Ослабление в децибелах не является показателем электрической безопасности. Аттенюатор 60 дБ может обеспечить низкое выходное напряжение, но при этом разрушиться на входе из-за недостаточной электрической прочности.

Типичные ошибки

Выбор только по ослаблению

Нужные 40 или 50 дБ не гарантируют, что устройство выдержит высоковольтный импульс.

Расчёт только средней мощности

Короткий импульс может иметь небольшую среднюю, но огромную пиковую мощность.

Игнорирование энергии импульса

Одинаковая пиковая мощность при длительности 10 нс и 10 мкс создаёт тепловые нагрузки, различающиеся в тысячу раз.

Подключение к входу 1 МОм без согласования

Коэффициент передачи становится другим, а отражения и выбросы искажают результат.

Использование аттенюатора для плавающей цепи

Наружный проводник коаксиального тракта обычно заземлён через осциллограф.

Использование случайных переходников

Их напряжение, мощность и полоса могут быть значительно ниже характеристик аттенюатора.

Превышение полосы

Медленный тракт скрывает реальные выбросы и показывает заниженную амплитуду.

Отсутствие запаса

Следует учитывать допуски, выбросы, частотную неравномерность и погрешность исходных данных.

Пошаговый алгоритм выбора

Чтобы подобрать СВЧ-аттенюатор для высоковольтного импульса:

1. Убедитесь, что сигнал можно безопасно измерять в заземлённом тракте 50 Ом.
2. Определите максимальное положительное и отрицательное напряжение.
3. Уточните, где задана амплитуда: на холостом ходу или на нагрузке 50 Ом.
4. Определите длительность фронта и требуемую полосу.
5. Уточните длительность импульса и частоту повторения.
6. Рассчитайте минимальное ослабление с запасом.
7. Рассчитайте пиковую мощность.
8. Рассчитайте энергию одного импульса.
9. Рассчитайте среднюю мощность.
10. Проверьте максимальное напряжение аттенюатора.
11. Проверьте пиковую, среднюю мощность и энергию.
12. Проверьте КСВН и частотную неравномерность.
13. Проверьте соединители, кабели и нагрузку 50 Ом.
14. Если используется каскад, рассчитайте нагрузку каждого элемента.
15. Проверьте тракт сначала на безопасном низковольтном сигнале.
16. Проводите высоковольтное испытание дистанционно с соблюдением требований безопасности.

Краткая памятка

При измерении высоковольтного импульса СВЧ-аттенюатором:

• используйте только согласованный тракт с определенным импедансом (50 Ом);
• рассчитывайте ослабление по максимальному напряжению;
• проверяйте предел входа осциллографа в режиме 50 Ом;
• отдельно рассчитывайте пиковую и среднюю мощность;
• учитывайте энергию и длительность импульса;
• проверяйте электрическую прочность всех компонентов;
• выбирайте полосу по длительности фронта;
• при каскадировании первым ставьте наиболее мощный и высоковольтный элемент;
• учитывайте реальные частотные характеристики;
• проверяйте схему на безопасном уровне;
• соблюдайте требования электробезопасности.

СВЧ-аттенюатор может одновременно защитить осциллограф и сохранить форму короткого импульса, но только в правильно рассчитанном согласованном тракте. Номинал в децибелах — лишь один из параметров. Без проверки напряжения, мощности, энергии, полосы и заземления такое подключение нельзя считать безопасным.

В каталоге «ЭРКОН Маркет» представлены коаксиальные аттенюаторы для ВЧ- и СВЧ-измерительных систем. Направьте нашим специалистам максимальное напряжение, длительность фронта и импульса, частоту повторения, импеданс источника и требуемый уровень на входе осциллографа — мы поможем оценить возможность применения и подобрать подходящее исполнение.
