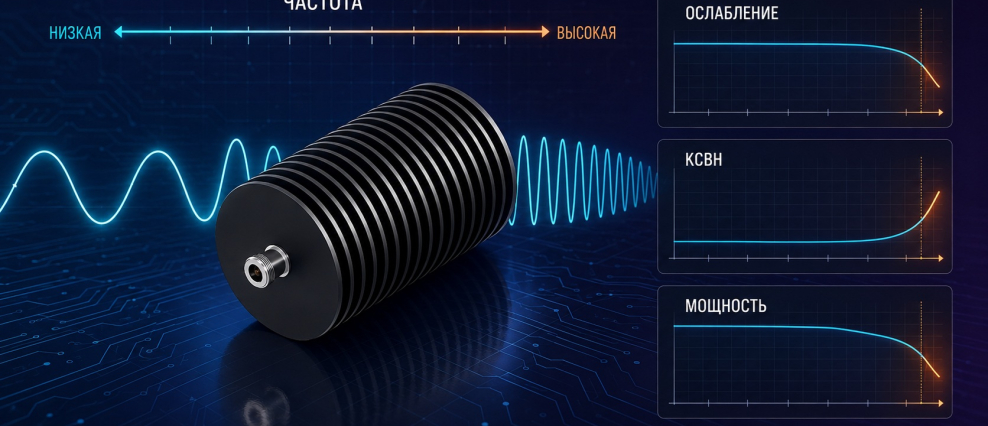

Как параметры аттенюатора зависят от частоты

Аттенюатор выбирают по номинальному ослаблению, мощности, импедансу и типу соединителей. Но есть ещё один принципиально важный параметр — рабочий диапазон частот.

Надпись «10 дБ» на корпусе не означает, что при любой частоте устройство обеспечит ослабление ровно 10 дБ. Реальное значение может немного изменяться, а одновременно с ним меняются КСВН, фаза сигнала и иногда допустимая мощность.

Чем ближе рабочая частота к верхней границе диапазона аттенюатора, тем заметнее влияние паразитных параметров, геометрии проводников, диэлектриков и соединителей.

Разберём, почему это происходит и какие характеристики необходимо проверять при выборе ВЧ- или СВЧ-аттенюатора.

Почему аттенюатор зависит от частоты

В упрощённой схеме фиксированный аттенюатор состоит из нескольких резисторов. Если рассматривать идеальные резисторы, ослабление не должно зависеть от частоты.

Но реальные компоненты обладают не только сопротивлением. В их эквивалентной схеме присутствуют:

• паразитная индуктивность;
• паразитная ёмкость;
• потери в проводниках;
• потери в диэлектрике;
• ёмкость относительно корпуса;
• индуктивность контактных соединений.

На низких частотах влияние этих параметров может быть незначительным. С повышением частоты реактивные составляющие становятся заметнее и изменяют полное сопротивление схемы.

Аттенюатор начинает вести себя не как набор идеальных резисторов, а как распределённая СВЧ-структура.

Как частота влияет на ослабление

Номинальное ослабление показывает, насколько уменьшается мощность сигнала. Например, аттенюатор 10 дБ в идеальном случае должен уменьшать мощность в 10 раз.

Реальное ослабление зависит от частоты:

A = A(f),

где:

• A — фактическое ослабление;
• f — частота сигнала.

В пределах рабочего диапазона производитель задаёт допустимое отклонение от номинала. Например, значение может быть близко к 10 дБ на низкой частоте и постепенно увеличиваться или уменьшаться к верхней границе диапазона.

Такое изменение называют неравномерностью ослабления, частотной неравномерностью и отображаются на амплитудно-частотной характеристике аттенюатора.

Пример

Предположим, для аттенюатора 10 дБ получены следующие значения:

Формально устройство продолжает ослаблять сигнал примерно на 10 дБ. Но разница между минимальным и максимальным значениями составляет 0,8 дБ.

Для защиты входа прибора это иногда допустимо. Для калибровочных и прецизионных измерений такая неравномерность уже может быть существенной.

Почему ослабление становится неравномерным

Основные причины частотной зависимости ослабления:

Паразитная индуктивность

Контактные площадки, выводы и участки проводников имеют собственную индуктивность. Её реактивное сопротивление увеличивается с частотой:

X_L = 2πfL.

Чем выше частота, тем сильнее индуктивность влияет на полный импеданс элемента.

Паразитная ёмкость

Ёмкость возникает между контактами, резистивным слоем, подложкой и корпусом. Её реактивное сопротивление уменьшается при повышении частоты:

X_C = 1 / (2πfC).

На высокой частоте часть сигнала может проходить через паразитные ёмкостные связи, обходя расчётный резистивный путь.

Поверхностный эффект

С повышением частоты ток всё сильнее концентрируется у поверхности проводника. Эффективное сечение уменьшается, а потери возрастают.

Диэлектрические потери

Материалы подложки, изоляторов и соединителей поглощают часть энергии электромагнитного поля. Эти потери обычно зависят от частоты.

Конструктивные резонансы

Когда электрические размеры элементов становятся соизмеримыми с длиной волны, в конструкции могут возникать резонансные эффекты. Они проявляются как локальные пики или провалы ослабления и КСВН.

Именно поэтому проверять аттенюатор только на нескольких разнесённых частотах недостаточно: между контрольными точками может находиться узкий резонанс.

Как частота влияет на КСВН

Аттенюатор должен быть согласован с трактом по волновому сопротивлению. В большинстве ВЧ- и СВЧ-систем используется импеданс 50 Ом.

Качество согласования характеризуется КСВН. В идеальном случае он равен 1, но на практике всегда немного выше.

КСВН также зависит от частоты:

КСВН = КСВН(f).

На нижней части диапазона устройство может быть хорошо согласовано, а ближе к верхней границе КСВН обычно возрастает.

Причины:

• изменение полного сопротивления резистивной схемы;
• паразитные ёмкости и индуктивности;
• неоднородности соединителей;
• переходы между разными диаметрами проводников;
• отклонения размеров деталей;
• резонансы корпуса;
• свойства диэлектриков.

Чем выше КСВН, тем большая часть мощности отражается обратно к источнику.

Почему рост КСВН влияет на измерения

Если КСВН аттенюатора, источника и нагрузки отличается от идеального, в тракте возникают многократные отражения.

Сигнал отражается от входа аттенюатора, нагрузки, соединителей и других неоднородностей. Отражённые волны складываются с прямой волной с разными фазами.

В результате измеренный уровень зависит не только от номинального ослабления, но и от:

• частоты;
• длины кабелей;
• положения соединителей;
• КСВН источника;
• КСВН нагрузки;
• фазовых отношений между отражениями.

Так возникает погрешность рассогласования. Её нельзя полностью учесть простым прибавлением паспортных потерь.

Для точных измерений необходимо использовать аттенюатор с низким КСВН во всём рабочем диапазоне, а не только на одной частоте.

Частотная зависимость входа и выхода

КСВН может нормироваться отдельно для входного и выходного соединителей.

Это особенно важно для однонаправленных моделей. Даже если аттенюатор является пассивным устройством, его реальная конструкция может быть не полностью симметрична.

Поэтому при измерении и эксплуатации следует:

• соблюдать обозначенное направление сигнала;
• проверять параметры обоих портов;
• не разворачивать устройство без разрешения производителя;
• учитывать конфигурацию соединителей M/F.

Как частота влияет на фазу

Аттенюатор изменяет не только амплитуду, но и фазу сигнала. Любой реальный компонент имеет конечную электрическую длину и создаёт фазовый сдвиг.

Для узкополосной системы постоянный линейный фазовый сдвиг часто не представляет проблемы. Но если фазовая характеристика нелинейна, разные спектральные составляющие задерживаются неодинаково.

Это может привести к:

• изменению формы импульса;
• увеличению длительности фронтов;
• фазовой ошибке между каналами;
• искажению широкополосного сигнала;
• изменению групповой задержки.

Фазовая характеристика особенно важна:

• в радиолокационных системах;
• в фазированных антенных решётках;
• при импульсных измерениях;
• в многоканальных системах;
• при измерении S-параметров;
• в широкополосных линиях связи.

Для таких задач недостаточно знать только номинальное ослабление. Необходимо учитывать фазовую линейность и групповую задержку.

Что такое групповая задержка

Групповая задержка показывает, как быстро через устройство проходят огибающая и отдельные спектральные составляющие сигнала.

Если задержка одинакова по всему диапазону, форма сигнала сохраняется. Если групповая задержка заметно меняется, широкополосный или импульсный сигнал может искажаться.

На групповую задержку влияют:

• электрическая длина конструкции;
• частотная зависимость материалов;
• резонансные явления;
• переходы между соединителями;
• неравномерность согласования.

Для обычного уменьшения мощности непрерывного синусоидального сигнала этот параметр не всегда критичен. Для коротких импульсов и широкополосной модуляции он может иметь большое значение.

Как частота влияет на допустимую мощность

Номинальная мощность аттенюатора также может зависеть от частоты.

На высокой частоте увеличиваются:

• потери в проводниках;
• диэлектрические потери;
• нагрев контактных поверхностей;
• влияние КСВН;
• локальная плотность тока;
• вероятность перегрева соединителей.

Если КСВН возрастает, в отдельных участках тракта могут формироваться повышенные напряжения и токи. Это создаёт дополнительную нагрузку на соединители и внутренние элементы.

Производитель может указывать:

• одну мощность для всего диапазона;
• разные значения для отдельных поддиапазонов;
• график снижения допустимой мощности с частотой;
• отдельные ограничения для средней и пиковой мощности.

Поэтому нельзя автоматически считать, что мощность, допустимая на 100 МГц, будет допустима на верхней рабочей частоте устройства.

Частота и тепловой режим

Рассеиваемая мощность в первую очередь определяется входной мощностью и ослаблением. Но распределение тепла внутри устройства может меняться с частотой.

При увеличении потерь в проводниках и соединителях часть энергии выделяется не только в основном резистивном элементе, но и в других участках конструкции.

Это может вызвать:

• локальный нагрев центрального контакта;
• повышение температуры соединителей;
• неравномерный нагрев резистивного слоя;
• температурный дрейф ослабления;
• ухудшение надёжности.

При испытании мощного широкополосного аттенюатора желательно контролировать не только общую температуру корпуса, но и отсутствие локальных горячих зон.

Как частота влияет на шум

Пассивный аттенюатор при ненулевой температуре связан с тепловым шумом. При включении до малошумящего усилителя он одновременно ослабляет полезный сигнал и ухудшает коэффициент шума всего приёмного тракта.

Для идеального согласованного пассивного аттенюатора линейный коэффициент шума при стандартной температуре приблизительно равен его линейным потерям.

Однако в реальной широкополосной системе потери и согласование зависят от частоты. Поэтому вклад аттенюатора в общий шумовой баланс также может быть частотно-зависимым.

Это особенно важно:

• в чувствительных приёмниках;
• в радиотелескопах;
• в спутниковой связи;
• при измерении слабых сигналов;
• перед малошумящим усилителем.

Корректнее говорить не о том, что шум «обязательно растёт с частотой», а о том, что частотно-зависимые потери и рассогласование изменяют шумовые характеристики всей системы.

Влияние соединителей

Рабочий диапазон аттенюатора ограничивается не только внутренней резистивной схемой, но и соединителями.

Каждый тип разъёма имеет собственные ограничения по:

• верхней рабочей частоте;
• допустимой мощности;
• КСВН;
• механической точности;
• повторяемости подключения.

Соединитель, подходящий для одной частоты, может стать основным источником отражений на другой.

При выборе нужно проверить, что рабочий диапазон имеют одновременно:

• сам аттенюатор;
• его входной и выходной соединители;
• кабели;
• переходники;
• остальные компоненты тракта.

Диапазон всей системы определяется её самым ограниченным элементом.

Можно ли использовать аттенюатор выше заявленной частоты

Физически сигнал может пройти через устройство и выше верхней частоты, указанной в документации. Но производитель уже не гарантирует:

• номинальное ослабление;
• допуск ослабления;
• КСВН;
• фазовую линейность;
• допустимую мощность;
• отсутствие резонансов.

Такое применение возможно только после самостоятельного измерения характеристик и оценки рисков. Для защиты дорогостоящего оборудования или проведения точных измерений использовать аттенюатор вне заявленного диапазона не рекомендуется.

Что означает маркировка рабочего диапазона

Если в документации указано, например, «до 6 ГГц», это не означает, что все параметры идеально постоянны от нуля до 6 ГГц.

Это означает, что в данном диапазоне производитель гарантирует характеристики в установленных пределах:

• ослабление — с указанным допуском;
• КСВН — не выше установленного значения;
• мощность — при заданных условиях;
• температурный диапазон — согласно документации.

Точные пределы могут различаться по частотным поддиапазонам. Например, КСВН до 3 ГГц может быть ниже, чем в диапазоне от 3 до 6 ГГц.

Номинальное ослабление и неравномерность — разные параметры

Необходимо различать:

• точность номинального ослабления;
• неравномерность ослабления по частоте.

Точность показывает отклонение от заданного значения. Неравномерность показывает разницу между минимальным и максимальным ослаблением внутри диапазона.

Например, аттенюатор 10 дБ может иметь:

• ослабление от 10,3 до 10,5 дБ;
• неравномерность 0,2 дБ;
• систематическое отклонение от номинала около +0,4 дБ.

Другой аттенюатор может показывать:

• от 9,6 до 10,4 дБ;
• среднее значение около 10 дБ;
• неравномерность уже 0,8 дБ.

Какой вариант лучше, зависит от задачи. Систематическое отклонение иногда можно скорректировать калибровкой, а выраженную частотную неравномерность компенсировать сложнее.

Как частотная зависимость влияет на разные системы

Измерительное оборудование

Неравномерность ослабления напрямую входит в погрешность измерения. Для векторного анализатора также важны КСВН, фаза и групповая задержка.

Телекоммуникационные системы

Разные участки полосы могут ослабляться неодинаково. Это изменяет амплитуду спектральных составляющих и ухудшает качество широкополосного сигнала.

Радиолокационные системы

Нелинейная фазовая характеристика способна изменить форму импульса и повлиять на точность временных измерений.

Антенные системы

Частотно-зависимое ослабление и фаза могут изменить баланс каналов, особенно в антенных решётках.

Защита входов приборов

При выборе необходимо учитывать минимальное фактическое ослабление во всём диапазоне. Именно оно определяет максимальный уровень, который может поступить на защищаемый вход.

Почему для защиты нужно смотреть минимальное ослабление

Допустим, анализатор выдерживает на входе не более 10 мВт. Источник выдаёт 1 Вт, поэтому расчётно требуется ослабление не менее 20 дБ.

Выбранный аттенюатор имеет номинал 20 дБ, но в рабочем диапазоне фактическое ослабление меняется от 19 до 21 дБ.

При минимальном ослаблении 19 дБ выходная мощность составит:

P_вых = 1 × 10^{−19 / 10} ≈ 12,6 мВт.

Допустимый уровень 10 мВт будет превышен.

Следовательно, при защите оборудования необходимо учитывать:

• минимальное ослабление;
• допуск;
• частотную неравномерность;
• погрешность мощности источника;
• дополнительный запас.

Ориентироваться только на число «20 дБ» в названии недостаточно.

Как правильно выбрать аттенюатор по частоте

Шаг 1. Определите весь диапазон сигнала

Нужно учитывать не только несущую частоту, но и:

• ширину полосы модуляции;
• гармоники;
• импульсный спектр;
• возможные режимы перестройки;
• частоты калибровки и диагностики.

Шаг 2. Выбирайте устройство с запасом по диапазону

Не рекомендуется постоянно работать непосредственно на предельной частоте аттенюатора. Запас уменьшает риск выхода в область, где параметры быстро ухудшаются.

Шаг 3. Проверьте допуск ослабления

Уточните, как он меняется по частотным поддиапазонам.

Шаг 4. Проверьте неравномерность

Для широкополосного сигнала важна разница между минимальным и максимальным ослаблением во всей полосе.

Шаг 5. Проверьте КСВН обоих портов

КСВН должен быть нормирован на верхней рабочей частоте, где согласование обычно хуже.

Шаг 6. Уточните допустимую мощность

Проверьте среднюю и пиковую мощность на требуемой частоте.

Шаг 7. Проверьте соединители

Тип разъёма должен соответствовать частоте и мощности без использования лишних переходников.

Шаг 8. Оцените фазовые параметры

Для импульсных, многоканальных и широкополосных систем уточните фазовую линейность и групповую задержку.

Шаг 9. Используйте калибровочные данные

Если требуется высокая точность, учитывайте фактическое ослабление и коэффициенты отражения на каждой рабочей частоте.

Как измерить частотную характеристику

Для оценки параметров аттенюатора обычно используют векторный анализатор цепей.

Измеряют:

• S₂₁ — передачу и фактическое ослабление;
• S₁₁ — согласование входа;
• S₂₂ — согласование выхода;
• фазу S₂₁;
• групповую задержку.

Перед измерением необходимо:

1. прогреть прибор;
2. выполнить калибровку;
3. расположить плоскости калибровки у портов аттенюатора;
4. исключить лишние переходники;
5. использовать исправные кабели;
6. соблюдать момент затяжки соединителей;
7. проверить допустимую мощность входа анализатора;
8. провести сканирование по всему диапазону.

Измерение во всей полосе позволяет обнаружить локальные резонансы, которые можно пропустить при проверке только нескольких частотных точек.

Краткая памятка

При выборе аттенюатора по частоте:

• номинальное ослабление не является абсолютно постоянным;
• проверяйте допуск и неравномерность во всём диапазоне;
• учитывайте рост КСВН на верхних частотах;
• для импульсных сигналов проверяйте фазу и групповую задержку;
• уточняйте допустимую мощность на требуемой частоте;
• проверяйте частотный диапазон соединителей и кабелей;
• не используйте устройство выше заявленной частоты без измерений;
• для защиты оборудования ориентируйтесь на минимальное ослабление;
• для точных работ используйте калибровочные данные;
• выбирайте аттенюатор с запасом по верхней частоте.

Частотный диапазон — это не просто дополнительная строка в характеристиках. Он определяет, в каких условиях производитель гарантирует ослабление, согласование, мощность и другие параметры устройства.

В каталоге «ЭРКОН Маркет» представлены коаксиальные, полосковые и чип-аттенюаторы для различных диапазонов ВЧ- и СВЧ-сигналов. Направьте нашим специалистам рабочую полосу, мощность, требуемое ослабление, импеданс и допустимый КСВН — мы поможем подобрать подходящее исполнение.
