Как протестировать и откалибровать аттенюатор

Характеристики аттенюатора могут изменяться из-за перегрева, старения резистивных элементов, повреждения соединителей и многократных циклов подключения. Даже если устройство продолжает ослаблять сигнал, фактическое значение ослабления может отличаться от номинального, а согласование — ухудшиться.

Это особенно важно при использовании аттенюатора в измерительном тракте. Например, ошибка ослабления всего на 1 дБ приведет к такой же ошибке при пересчете мощности исследуемого сигнала. Если аттенюатор защищает вход анализатора спектра или измерителя мощности, отклонение параметров может дополнительно создать риск перегрузки прибора.

Чтобы убедиться в исправности устройства, проводят тестирование. Если необходимы документированные результаты с оценкой неопределенности и метрологической прослеживаемостью, выполняют калибровку.

Чем тестирование отличается от калибровки

Эти понятия нередко используют как синонимы, хотя они означают разные процедуры.

Тестирование — проверка исправности и соответствия параметров установленным требованиям. По ее результатам можно определить, пригоден ли аттенюатор для дальнейшей эксплуатации.

Калибровка — определение соотношения между показаниями или номинальными значениями устройства и значениями, воспроизводимыми эталонами. Результатами становятся фактические характеристики и поправки.

Калибровка фиксированного аттенюатора обычно не предполагает его настройки. Если номинальное ослабление составляет 20 дБ, а измеренное — 19,82 дБ, значение 19,82 дБ может быть занесено в таблицу поправок и применяться при последующих измерениях.

Поверка — отдельная метрологическая процедура, применяемая к средствам измерений утвержденного типа в сферах государственного регулирования. Не каждый аттенюатор является средством измерений и подлежит поверке. Необходимость поверки определяется назначением устройства и действующими нормативными требованиями.

Какие параметры необходимо проверить

Перечень испытаний зависит от типа и назначения аттенюатора. Для фиксированной коаксиальной модели основными параметрами являются:

• фактическое ослабление;
• отклонение от номинального значения;
• частотная неравномерность;
• КСВН или возвратные потери по входу;
• КСВН или возвратные потери по выходу;
• рабочий диапазон частот;
• температурная стабильность;
• средняя входная мощность;
• допустимая рассеиваемая мощность;
• нагрузочная кривая;
• целостность и состояние соединителей.

Для ступенчатых и программируемых моделей дополнительно проверяют:

• ослабление каждой ступени;
• суммарное ослабление комбинаций;
• погрешность установки;
• повторяемость переключений;
• время переключения;
• работу интерфейса управления;
• состояние при выключенном питании;
• межканальную развязку, если устройство многоканальное.

Какое оборудование понадобится

Векторный анализатор цепей

Векторный анализатор цепей, или VNA, позволяет измерить комплексные S-параметры двухпортового устройства.

Для аттенюатора наиболее важны:

• S₂₁ — передача от входа к выходу;
• S₁₂ — обратная передача;
• S₁₁ — отражение по входу;
• S₂₂ — отражение по выходу.

С помощью VNA можно получить ослабление и КСВН во всем рабочем диапазоне частот.

Генератор и измеритель мощности

Альтернативный метод основан на последовательном измерении мощности до и после установки аттенюатора. Он особенно полезен при проверке на отдельных частотах и при уровнях, для которых недостаточно динамического диапазона анализатора цепей.

Потребуются:

• стабильный генератор сигнала;
• измеритель мощности;
• один или несколько преобразователей мощности;
• качественные кабели;
• переходы и адаптеры, если без них нельзя обойтись;
• согласованные нагрузки.

Для повышения точности желательно использовать метод замещения: сначала измерить опорный уровень без аттенюатора, а затем установить устройство и повторить измерение при неизменной схеме.

Дополнительное оборудование

В зависимости от программы испытаний могут понадобиться:

• климатическая камера;
• термодатчики или тепловизор;
• направленный ответвитель;
• мощная оконечная нагрузка;
• анализатор спектра;
• калибровочный набор;
• прецизионный динамометрический ключ;
• устройства для очистки соединителей;
• система принудительного охлаждения.

Подготовка к измерениям

Перед включением приборов необходимо ознакомиться с паспортом аттенюатора и определить:

• номинальное ослабление;
• допустимый диапазон частот;
• волновое сопротивление;
• максимальную входную и рассеиваемую мощность;
• типы соединителей;
• порядок подключения, если устройство однонаправленное;
• условия охлаждения;
• допустимый температурный диапазон.

После этого проводят визуальный осмотр.

Необходимо проверить:

• отсутствие вмятин и трещин корпуса;
• состояние резьбы;
• чистоту центрального и наружного контактов;
• отсутствие окисления;
• отсутствие следов перегрева;
• исправность вентиляторов;
• целостность кабелей питания и управления;
• отсутствие люфта соединителей.

Поврежденный соединитель способен заметно ухудшить КСВН и повредить ответный порт дорогостоящего измерительного прибора.

Перед точной калибровкой аттенюатор и измерительное оборудование выдерживают в стабильных лабораторных условиях. Время выдержки и допустимые значения температуры и влажности определяются принятой методикой.

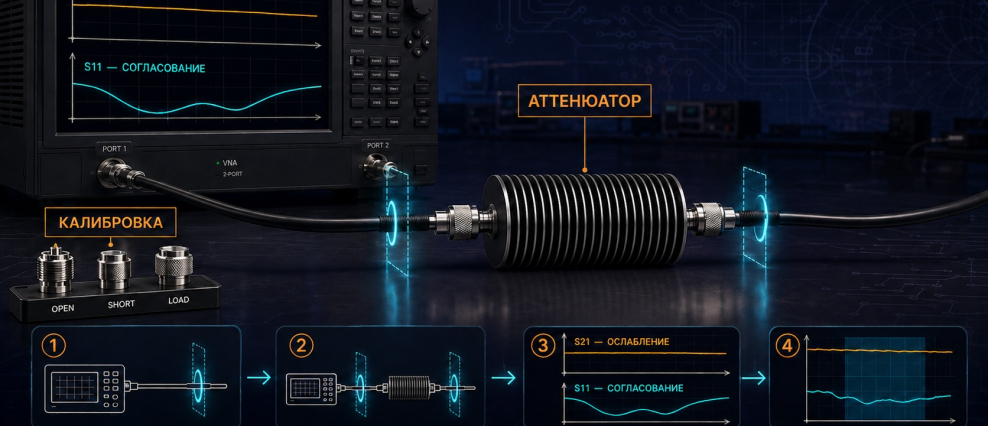

Измерение ослабления с помощью VNA

Ослабление аттенюатора определяется через модуль коэффициента передачи S₂₁:

A = −20 lg|S₂₁|

Если анализатор показывает S₂₁ = −20,15 дБ, фактическое ослабление в данном направлении и на данной частоте составляет 20,15 дБ.

Шаг 1. Настроить анализатор

На VNA задают:

• начальную и конечную частоты;
• количество измерительных точек;
• уровень тестового сигнала;
• полосу промежуточной частоты;
• требуемое усреднение;
• двухпортовый режим измерения.

Диапазон должен полностью охватывать рабочие частоты аттенюатора. Желательно добавить точки на нижней и верхней границах, а также на основных рабочих частотах оборудования.

Шаг 2. Выполнить калибровку VNA

Перед подключением аттенюатора необходимо откалибровать анализатор в плоскостях, где будет установлено испытуемое устройство.

В зависимости от оборудования применяются:

• механическая калибровка SOLT;
• электронный калибровочный модуль;
• методы TRL или другие специализированные методики.

Калибровка должна учитывать кабели и адаптеры, расположенные между портами анализатора и аттенюатором. Если после калибровки заменить кабель, добавить переходник или изменить положение кабеля, точность результата может ухудшиться.

Шаг 3. Подключить аттенюатор

Соединители затягивают с усилием, рекомендованным для соответствующего типа разъема. Нельзя вращать корпус одного соединителя относительно другого после соприкосновения центральных контактов.

Если аттенюатор однонаправленный, его подключают строго в соответствии с обозначениями входа и выхода.

Шаг 4. Измерить S-параметры

Для двунаправленной проверки измеряют:

• S₂₁;
• S₁₂;
• S₁₁;
• S₂₂.

Результаты сохраняют в виде графиков и таблиц. Для фиксированного аттенюатора оценивают среднее ослабление, отклонение от номинала и максимальную неравномерность во всем диапазоне.

Шаг 5. Проверить повторяемость

Аттенюатор отключают, затем подключают повторно и повторяют измерение. Если результат заметно меняется, причиной могут быть загрязнение, износ соединителей, нестабильное усилие затяжки или недостаточная повторяемость измерительной установки.

Измерение КСВН

Качество согласования оценивают по коэффициенту отражения, возвратным потерям или КСВН.

КСВН связан с модулем коэффициента отражения следующей формулой:

КСВН = (1 + |Γ|) / (1 − |Γ|)

Возвратные потери рассчитываются так:

RL = −20 lg|Γ|

Чем ближе КСВН к единице и чем больше возвратные потери в децибелах, тем лучше согласование.

Для двухпортового аттенюатора необходимо отдельно проверить вход и выход. При измерении S₁₁ выход должен быть подключен к согласованному порту анализатора или нагрузке. Для определения S₂₂ аналогичное условие должно выполняться со стороны входа.

Ухудшение КСВН может указывать на:

• повреждение соединителя;
• нарушение контакта;
• дефект резистивного элемента;
• повреждение внутренней линии;
• перегрев;
• работу за пределами частотного диапазона.

Проверка с помощью измерителя мощности

Для проверки на отдельных частотах можно использовать генератор и измеритель мощности.

Сначала без аттенюатора измеряют опорную мощность:

P₁

Затем, не изменяя настройки генератора, устанавливают аттенюатор и измеряют выходную мощность:

P₂

Ослабление рассчитывают по формуле:

A = 10 lg(P₁ / P₂)

Если измеритель отображает значения в дБм, расчет упрощается:

A = P₁ (дБм) − P₂ (дБм)

Например, если до установки аттенюатора измерено +10 дБм, а после установки −10,2 дБм, фактическое ослабление составляет 20,2 дБ.

Чтобы уменьшить погрешность, необходимо:

• обеспечить стабильность генератора;
• не менять кабельную схему без необходимости;
• учитывать потери переходников;
• использовать калиброванные преобразователи мощности;
• не выходить за пределы их линейного диапазона;
• выполнять несколько повторных измерений;
• контролировать температуру оборудования.

Как проверить мощный аттенюатор

Маломощное измерение S-параметров не подтверждает способность аттенюатора безопасно работать при номинальной мощности. Для этого нужны отдельные нагрузочные испытания.

Типовая схема может включать:

1. Генератор сигнала.

2. Усилитель мощности.

3. Направленный ответвитель.

4. Испытуемый аттенюатор.

5. Согласованную нагрузку.

6. Измерители падающей, отраженной и выходной мощности.

7. Контроль температуры.

Мощность повышают постепенно, наблюдая за:

• температурой корпуса;
• работой вентиляторов;
• входным КСВН;
• выходной мощностью;
• стабильностью ослабления;
• отсутствием постороннего запаха и шума;
• отсутствием срабатывания защиты усилителя.

После охлаждения повторно измеряют S-параметры на малой мощности. Их изменение может свидетельствовать о необратимой деградации компонентов.

Самостоятельно подавать на аттенюатор предельную паспортную мощность без утвержденной методики не рекомендуется. Такие испытания потенциально опасны и могут повредить как аттенюатор, так и источник сигнала.

Учет импульсной мощности

Если аттенюатор работает с импульсным сигналом, одной средней мощности недостаточно.

Средняя мощность прямоугольной последовательности импульсов приблизительно равна:

P_ср = P_пик · D

где D — коэффициент заполнения.

Например, при пиковой мощности 1 кВт и коэффициенте заполнения 10% средняя мощность составляет 100 Вт. Однако это не означает, что подойдет любой аттенюатор на 100 Вт. Его резистивные элементы и соединители должны также выдерживать пиковую мощность и энергию отдельного импульса.

При импульсных испытаниях контролируют:

• пиковую мощность;
• среднюю мощность;
• длительность импульса;
• частоту повторения;
• скважность;
• энергию импульса;
• скорость нарастания фронта.

Температурные испытания

Ослабление аттенюатора может изменяться при нагреве. Для оценки температурной стабильности измерения проводят:

• при комнатной температуре;
• после выхода на установившийся тепловой режим;
• после охлаждения;
• при нескольких температурах в климатической камере.

На каждой температурной точке аттенюатор должен выдерживаться до достижения теплового равновесия. После этого повторно измеряют ослабление и КСВН.

Важно различать температуру окружающей среды и температуру корпуса. При большой рассеиваемой мощности разница между ними может быть значительной.

Проверка ступенчатого аттенюатора

Для ступенчатой модели недостаточно измерить только минимальное и максимальное ослабление.

Необходимо проверить:

• нулевое состояние;
• каждую отдельную ступень;
• несколько комбинаций ступеней;
• максимальное суммарное ослабление;
• повторяемость после многократного переключения;
• переходное сопротивление контактов;
• правильность индикации установленного значения.

Фактическое суммарное ослабление может отличаться от простой суммы номиналов отдельных ступеней из-за рассогласования и взаимодействия каскадов.

Проверка программируемого аттенюатора

У программируемых устройств дополнительно тестируют:

• подключение по цифровому интерфейсу;
• правильность выполнения команд;
• соответствие заданного и фактического ослабления;
• время установления;
• поведение при включении питания;
• состояние после потери связи;
• стабильность при многократных переключениях;
• синхронность каналов;
• работу программных ограничений.

Для автоматизированной проверки формируют таблицу частот и значений ослабления. Управляющая программа последовательно устанавливает каждый режим, считывает измеренный результат и сравнивает его с допуском.

Что должно быть в протоколе

Результаты проверки или калибровки желательно оформить в виде протокола, включающего:

• обозначение и серийный номер аттенюатора;
• типы соединителей;
• номинальное ослабление;
• волновое сопротивление;
• диапазон частот;
• дату и условия проведения измерений;
• перечень использованного оборудования;
• сведения о его калибровке;
• описание методики;
• измеренные значения ослабления;
• КСВН или возвратные потери;
• оценку неопределенности;
• вывод о соответствии требованиям;
• графики зависимости параметров от частоты;
• дату следующей рекомендуемой проверки.

Как часто проверять аттенюатор

Универсального интервала не существует. Периодичность определяется интенсивностью эксплуатации, требованиями системы качества и последствиями возможной ошибки.

Внеплановая проверка необходима:

• после превышения допустимой мощности;
• после сильного перегрева;
• после падения или удара;
• после ремонта;
• при повреждении соединителя;
• при появлении нестабильных результатов;
• после длительного хранения;
• перед ответственными измерениями.

Для аттенюаторов, постоянно используемых как элементы измерительного тракта, целесообразно вести историю результатов. Постепенное изменение ослабления или КСВН позволяет обнаружить деградацию до полного отказа.

Типичные ошибки при тестировании

К недостоверным результатам чаще всего приводят:

1. Измерение без предварительной калибровки VNA.

2. Калибровка не в плоскости подключения аттенюатора.

3. Добавление переходника после калибровки.

4. Работа с загрязненными соединителями.

5. Изменение положения кабелей во время измерения.

6. Неправильное направление подключения.

7. Превышение мощности портов анализатора.

8. Использование измерителя мощности вне линейного диапазона.

9. Игнорирование температурного прогрева.

10. Отсутствие повторных подключений и оценки повторяемости.

11. Проверка только на одной частоте.

12. Подмена метрологической калибровки простой функциональной проверкой.

Заключение

Для проверки аттенюатора необходимо измерить фактическое ослабление, частотную неравномерность, КСВН по обоим портам и стабильность параметров. Для мощных моделей дополнительно оценивают нагрев и сохранение характеристик под нагрузкой.

Наиболее информативным прибором для малосигнальной проверки является векторный анализатор цепей. Генератор и измеритель мощности позволяют проверить ослабление методом замещения, в том числе при более высоких уровнях сигнала.

Калибровка отличается от обычного тестирования тем, что дает документированные значения параметров, поправки и неопределенность измерений. Именно эти данные позволяют корректно учитывать аттенюатор в составе измерительного тракта.
