Набор резисторов ≠ пакет с резисторами

Среди электронных компонентов есть один, чье название дает ложное представление о себе. И с этой проблемой могут столкнуться не только новички, но и опытные электронщики. Речь пойдет о наборах резисторов.

Дело в том, что сейчас на рынке электронных компонентов многие продавцы называют комплекты из нескольких разных резисторов “наборами резисторов”, что более чем логично с лексической точки зрения. Однако это название уже закрепилось за одним самостоятельным компонентом.

Набор резисторов (или резисторная сборка), о котором мы поговорим, представляет собой отдельный электронный компонент, в корпусе которого находится несколько резистивных элементов, соединенных определенным образом. Контакты от этих элементов выведены на корпус набора резисторов, и в зависимости от подключения можно добиваться различных значений сопротивления.

Т.е. внутри одного корпуса расположены несколько резисторов. И для разных задач электронной схемы можно менять подключение контактов, не перепаивая сам компонент.

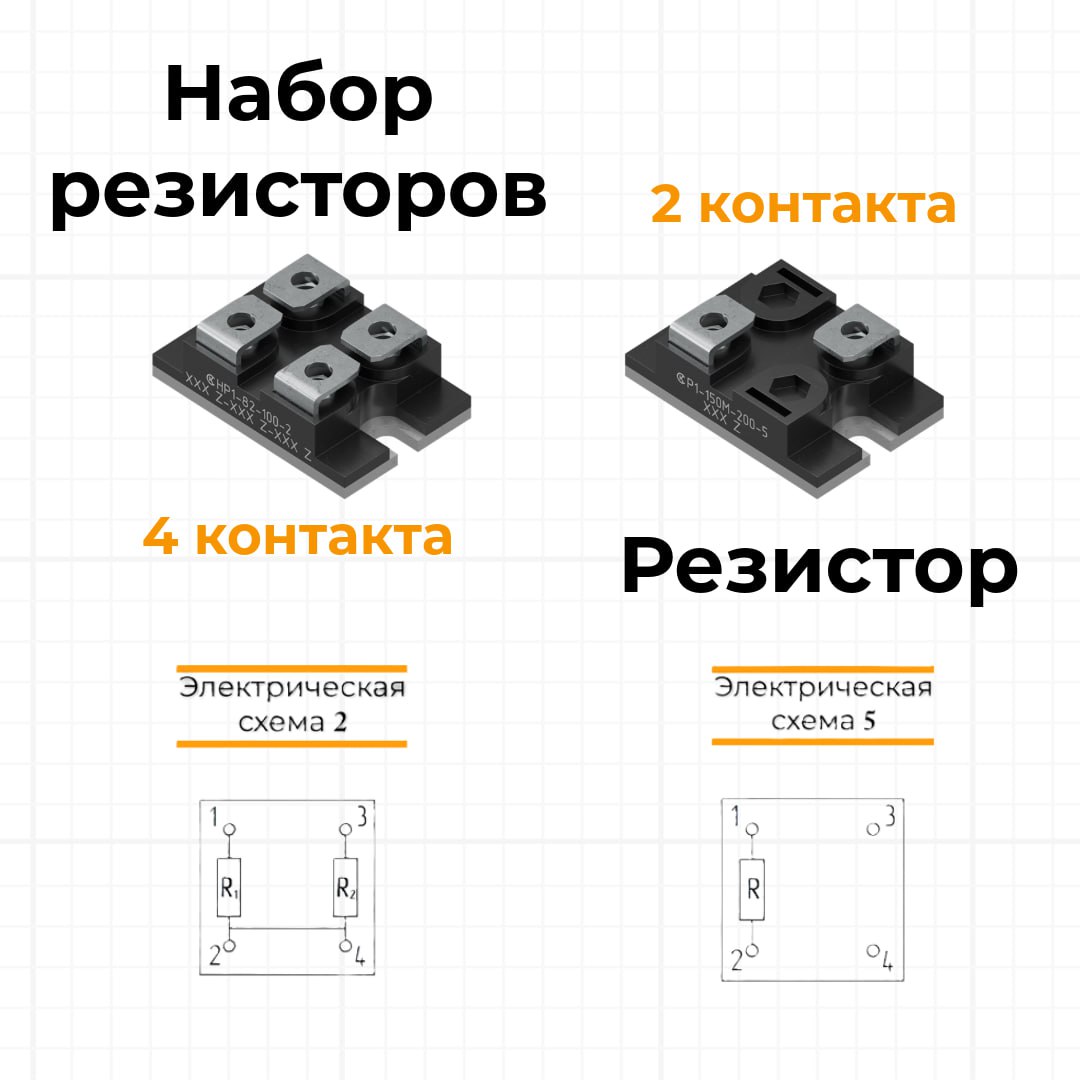

Чтобы понять, что перед вами именно набор резисторов, нужно посчитать количество контактов - у наборов их не менее трех (тогда как у резистора их два). Перед подключением набора важно знать его точную электрическую схему – то, как расположены резисторы, их номинал и выводы от них. В противном случае ваша разработка может выйти из строя.

Таким образом, наборы резисторов предоставляют большую гибкость при проектировании, обеспечивая максимальную компактность.
