На первый взгляд конструкция фиксированного аттенюатора достаточно проста: резистивные элементы уменьшают мощность сигнала, а корпус отводит выделяющееся тепло. Однако на ВЧ и СВЧ даже небольшие отклонения параметров компонентов могут заметно изменить характеристики всего устройства.
Качество резистивного материала, подложки, соединителей и корпуса влияет на точность ослабления, согласование, допустимую мощность и стабильность работы. Значение имеет и технология сборки: геометрия проводников, качество пайки, повторяемость контактов и расположение элементов.
Поэтому два аттенюатора с одинаковыми номинальными параметрами — например, 10 дБ, 50 Ом и 100 Вт — могут по-разному вести себя на верхней границе частотного диапазона, при нагреве и длительной нагрузке.
Разберём, из каких компонентов состоит аттенюатор и как их качество отражается на его характеристиках.

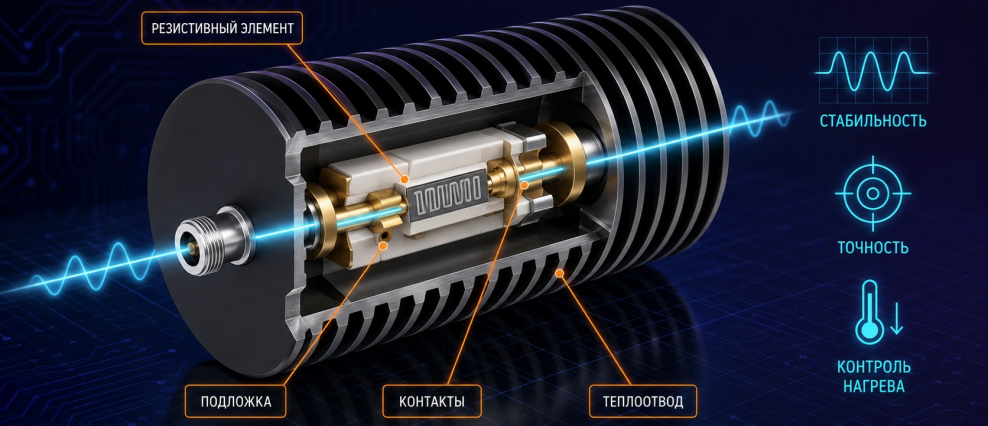

Из чего состоит аттенюатор
В состав коаксиального аттенюатора обычно входят:
- резистивные элементы;
- диэлектрическая или керамическая подложка;
- проводники и контактные площадки;
- входной и выходной соединители;
- металлический корпус с радиатором;
- элементы теплоотвода;
- изоляционные и защитные материалы;
- крепёжные и контактные соединения.
Каждая деталь становится частью линии передачи. На низких частотах влияния практически нет, но с ростом частоты начинают проявляться паразитные ёмкости, индуктивности и конструктивные неоднородности.
В результате характеристики аттенюатора определяются не отдельным резистором, а всей конструкцией в сборе.
1. Точность номинального ослабления
Главная характеристика аттенюатора — номинальное ослабление. Оно показывает, насколько уменьшится мощность сигнала после прохождения через устройство.
Например, аттенюатор 10 дБ должен уменьшить мощность приблизительно в 10 раз. Но фактическое ослабление может составлять 9,7, 10,0 или 10,4 дБ — в зависимости от допуска и стабильности компонентов.
В резистивной схеме номинал ослабления определяется соотношением нескольких сопротивлений. Если сопротивление хотя бы одного элемента отклоняется от расчётного, изменяются и ослабление, и входное сопротивление устройства.
На точность влияют:
- допуск резисторов;
- однородность резистивного слоя;
- точность подгонки номинала;
- качество контактных соединений;
- стабильность сопротивления после сборки;
- изменение параметров при нагреве.
Чем меньше допуск компонентов и выше повторяемость производства, тем ближе фактическое ослабление к номиналу.
При этом для СВЧ-аттенюатора недостаточно измерить сопротивления постоянному току. Готовое изделие необходимо проверять во всем рабочем диапазоне частот.
2. Стабильность ослабления по частоте
В идеальном аттенюаторе ослабление одинаково во всём заявленном диапазоне. Например, модель 10 дБ должна обеспечивать близкое значение как на нижней, так и на верхней рабочей частоте.
На практике резистор на высокой частоте перестаёт быть чистым сопротивлением. У него появляются:
- паразитная последовательная индуктивность;
- паразитная ёмкость между контактами;
- ёмкость относительно корпуса;
- частотно-зависимые потери;
- влияние контактных площадок и проводников.
Из-за этого полное сопротивление компонента меняется с частотой, а вместе с ним изменяется ослабление.
На частотную характеристику влияют не только материал и номинал резистора, но и:
- размеры корпуса компонента;
- длина контактных площадок;
- способ монтажа;
- форма резистивного элемента;
- геометрия подложки.
Качественный СВЧ-компонент проектируется с учётом этих факторов. Для него важно не только точное сопротивление на постоянном токе, но и предсказуемое комплексное сопротивление на рабочих частотах.
3. Согласование и КСВН
Большинство ВЧ- и СВЧ-трактов имеют волновое сопротивление 50 Ом. Аттенюатор должен быть согласован с этой системой как со стороны входа, так и со стороны выхода.
Если фактическое сопротивление отличается от 50 Ом, часть сигнала отражается обратно к источнику. Качество согласования оценивают по коэффициент стоячей волны по напряжению (КСВН) или возвратным потерям.
На КСВН влияют:
- точность резистивной схемы;
- паразитные параметры компонентов;
- форма центрального проводника;
- геометрия соединителей;
- переход от соединителя к резистивному элементу;
- свойства диэлектрика;
- качество монтажа;
- механические допуски корпуса.
Даже точный резистор не обеспечит низкий КСВН, если его неправильно расположить или соединить с разъёмом длинным проводником.
На СВЧ каждый участок конструкции необходимо рассматривать как элемент линии передачи. Резкое изменение диаметра проводника, лишний зазор или длинная контактная площадка создают неоднородность и увеличивают отражения.
4. Температурная стабильность
Аттенюатор преобразует поглощённую мощность в тепло. При ослаблении 10 дБ внутри устройства рассеивается около 90% входной мощности, а при 20 дБ — около 99%.
Нагрев влияет на сопротивление резистивных элементов. Степень изменения описывает температурный коэффициент сопротивления — ТКС.
При высоком по модулю ТКС сопротивление сильнее меняется с температурой. Это может привести к:
- отклонению ослабления от номинала;
- ухудшению согласования;
- росту КСВН;
- дрейфу результатов во время измерения;
- различию параметров холодного и прогретого устройства.
Компоненты с низким и стабильным ТКС помогают сохранить характеристики при изменении температуры.
Однако важен не только ТКС отдельного резистора. Значение имеют согласованность температурных коэффициентов всех элементов схемы и равномерность их нагрева. Если один участок нагревается заметно сильнее другого, баланс резистивной цепи нарушается.
5. Допустимая мощность
Мощность аттенюатора зависит от способности резистивных элементов и корпуса выдерживать и отводить тепло.
На неё влияют:
- площадь резистивного слоя;
- теплостойкость резистивного материала;
- теплопроводность подложки;
- качество теплового контакта с корпусом;
- площадь поверхности корпуса;
- конструкция рёбер охлаждения;
- допустимая температура соединителей;
- качество внутренних контактов.
Недостаточно установить мощный резистор внутрь металлического корпуса. Если между резистивным элементом и корпусом имеется большое тепловое сопротивление, тепло будет накапливаться локально.
Возникает риск перегрева резистивного слоя, подложки или точки соединения даже при относительно невысокой температуре наружной поверхности.
В качественной конструкции тепловой путь рассчитывается целиком:
резистивный элемент → подложка → крепление → корпус → окружающий воздух.
Чем эффективнее этот путь, тем стабильнее аттенюатор работает под длительной нагрузкой.
6. Материал и качество подложки
Подложка одновременно выполняет несколько функций:
- механически удерживает резистивный элемент;
- изолирует проводники;
- отводит тепло;
- влияет на распределение электромагнитного поля;
- определяет часть паразитной ёмкости.
Для ВЧ- и СВЧ-устройств важны:
- диэлектрическая проницаемость;
- тангенс угла диэлектрических потерь;
- теплопроводность;
- однородность материала;
- стабильность свойств при нагреве;
- механическая прочность.
Диэлектрик с нестабильными параметрами может изменить электрическую длину участков схемы и увеличить частотную неравномерность.
Низкая теплопроводность создаёт локальный перегрев. Дефекты подложки или покрытия могут снизить надёжность при длительной работе и циклическом изменении температуры.
7. Качество соединителей
Соединитель является частью аттенюатора и непосредственно влияет на передачу сигнала.
Качественный соединитель должен обеспечивать:
- стабильное волновое сопротивление;
- малые вносимые потери;
- низкий КСВН;
- повторяемость после переподключения;
- надёжный механический контакт;
- требуемую допустимую мощность;
- работу во всём частотном диапазоне аттенюатора.
На характеристики влияют геометрия центрального контакта, материал и качество покрытия, точность изготовления резьбы (для резьбовых соединителей) и состояние диэлектрика.
Плохой контакт может создавать локальный нагрев, нестабильность показателей и дополнительные отражения. На большой мощности повреждённое или загрязнённое соединение становится одним из наиболее уязвимых участков тракта.
Даже высококачественный внутренний резистивный элемент не компенсирует недостатки соединителей.
8. Корпус и экранирование
Корпус аттенюатора выполняет сразу несколько задач:
- отводит тепло;
- защищает внутренние элементы;
- обеспечивает электромагнитное экранирование;
- поддерживает геометрию коаксиального тракта;
- воспринимает механическую нагрузку от кабелей.
Материал корпуса должен иметь достаточную теплопроводность и механическую стабильность. Качество обработки поверхности влияет на прилегание деталей и электрический контакт между частями конструкции.
Зазоры, неплотные соединения или деформация корпуса могут привести к:
- ухудшению экранирования;
- дополнительным отражениям;
- проникновению внешних помех;
- изменению характеристик после механической нагрузки;
- ухудшению отвода тепла.
Для мощных аттенюаторов особенно важны площадь поверхности корпуса и конструкция рёбер охлаждения.
9. Пайка, сварка и контактные соединения
Характеристики компонентов ухудшаются из-за некачественной сборки.
Избыточное количество припоя, длинные выводы и несимметричное расположение элементов увеличивают паразитные индуктивности и ёмкости. Неполное смачивание контактной поверхности создаёт дополнительное сопротивление и нестабильный тепловой переход.
К возможным дефектам относятся:
- холодная пайка;
- микротрещины;
- пустоты в тепловом контакте;
- загрязнение флюсом;
- недостаточная площадь соединения;
- смещение компонента;
- повреждение покрытия;
- перегрев элемента во время монтажа.
На постоянном токе такое соединение иногда выглядит исправным, но на СВЧ или под большой мощностью дефект проявляется в виде потерь, отражений и локального нагрева.
10. Долговременная стабильность и срок службы
Номинальные параметры должны сохраняться не только сразу после производства, но и после длительной эксплуатации.
На стабильность влияют:
- старение резистивного материала;
- термоциклирование;
- влажность;
- механическая нагрузка;
- качество защитного покрытия;
- окисление контактов;
- повторные подключения;
- работа на близкой к предельной мощности.
При многократном нагреве и охлаждении материалы расширяются по-разному. Это создаёт механические напряжения в подложке, контактных площадках и соединениях.
Качественные компоненты и контролируемая технология сборки уменьшают дрейф сопротивления и вероятность появления микротрещин.
Почему одного допуска резисторов недостаточно
Малый допуск — важная, но не единственная характеристика.
Резистор с допуском ±0,1% может точно соответствовать номиналу на постоянном токе, но иметь неудовлетворительные параметры на высокой частоте из-за:
- большого размера;
- высокой паразитной ёмкости;
- индуктивных выводов;
- неподходящего способа подгонки;
- неудачной геометрии монтажа.
И наоборот, компонент с более широким исходным допуском может использоваться в качественном аттенюаторе, если готовое изделие проходит точную настройку и контроль во всём рабочем диапазоне.
Поэтому оценивать аттенюатор только по допуску установленных резисторов некорректно. Важны конструкция, технология и результаты испытаний готового устройства.
Какие параметры проверять при выборе
Чтобы оценить качество аттенюатора, следует обратить внимание на характеристики, указанные в паспорте или технических условиях.
Номинальное ослабление и допуск
Показывают, насколько фактическое ослабление может отличаться от заданного значения.
Рабочий диапазон частот
Характеристики должны быть нормированы для всего диапазона, а не только для одной контрольной частоты.
Неравномерность ослабления
Показывает, насколько изменяется ослабление при перестройке частоты.
КСВН
Характеризует согласование входа и выхода с трактом.
Номинальная и пиковая мощность
Необходимо отдельно учитывать непрерывный и импульсный режимы.
Температурный диапазон
Показывает, при каких температурах гарантируются заявленные параметры.
Тип соединителей
Соединители должны соответствовать частоте, мощности и конфигурации оборудования.
Результаты испытаний
Для ответственных применений важны фактические измерения ослабления и КСВН, а также наличие паспорта, технических условий и системы контроля качества.
Признаки качественного аттенюатора
О качестве устройства говорят не рекламные формулировки, а совокупность конструктивных и измеряемых признаков:
- нормированное ослабление;
- небольшой допуск;
- стабильность по частоте;
- низкий КСВН;
- соответствие заявленной мощности;
- эффективный теплоотвод;
- стабильность после прогрева;
- качественные соединители;
- повторяемость характеристик;
- наличие технической документации;
- контроль готового изделия;
- возможность получить техническую консультацию производителя.
Для лабораторного или промышленного применения желательно оценивать не только начальную цену, но и стоимость возможной погрешности, простоя или повреждения защищаемого оборудования.
Краткая памятка
Качество компонентов влияет на следующие характеристики аттенюатора:
- точность номинального ослабления;
- равномерность ослабления по частоте;
- входное и выходное согласование;
- КСВН;
- температурный дрейф;
- допустимую мощность;
- уровень дополнительных потерь;
- фазовые характеристики;
- стабильность при длительной работе;
- срок службы.
При выборе недостаточно проверить только номинал в децибелах и допустимую мощность. Необходимо учитывать весь рабочий диапазон, КСВН, температурные условия, соединители и подтверждённые характеристики готового изделия.
Качественный аттенюатор — это не просто набор точных резисторов. Это согласованная ВЧ- или СВЧ-конструкция, в которой резистивные элементы, подложка, соединители, корпус и система теплоотвода работают как единое целое.
