Почему не рекомендуется использовать переходники при подключении аттенюаторов

Переходник кажется простым способом соединить аттенюатор с кабелем или оборудованием, если типы соединителей не совпадают. Механически задача решается, но электрические характеристики тракта при этом изменяются.

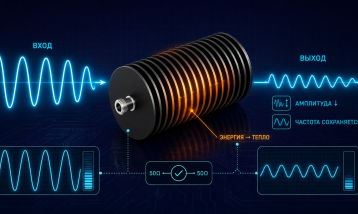

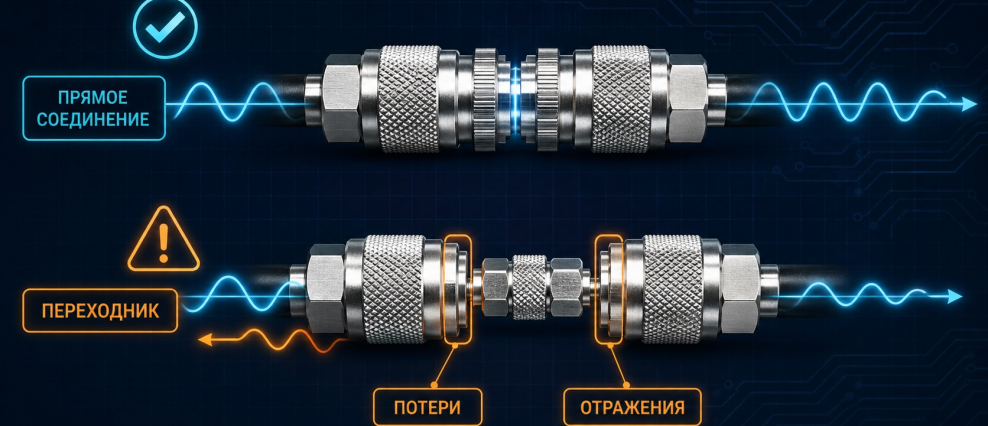

Каждый дополнительный переход вносит собственные потери, отражения и фазовый сдвиг. На относительно низких частотах их влияние может быть небольшим, но в ВЧ- и особенно СВЧ-диапазоне даже компактный переходник становится полноценным элементом линии передачи.

Поэтому аттенюатор рекомендуется сразу выбирать с соединителями, совместимыми с оборудованием. Прямое подключение уменьшает погрешность измерений и помогает сохранить расчётные параметры тракта.

Почему переходник влияет на сигнал

Идеальная линия передачи имеет одинаковое волновое сопротивление по всей длине. Для большинства радиочастотных измерительных систем оно составляет 50 Ом.

В реальном переходнике присутствуют конструктивные неоднородности:

• изменение диаметра центрального проводника;
• изменение расстояния между проводниками;
• переход между различными типами диэлектрика;
• дополнительные контактные поверхности;
• механические зазоры;
• резьбовые соединения;
• отклонения геометрии;
• переход между разъёмами разных серий.

Эти особенности создают небольшое локальное отклонение волнового сопротивления от номинальных 50 Ом. Часть энергии проходит дальше, часть теряется, а часть отражается обратно к источнику.

Чем выше частота, тем заметнее влияние размеров и геометрии переходника на электрические характеристики тракта.

Какие искажения вносит переходник

Технически исправный пассивный переходник обычно не создаёт нелинейные искажения сам по себе. Однако он меняет амплитудные и фазовые характеристики тракта, поэтому измеренный сигнал может отличаться от ожидаемого.

Основными последствиями становятся:

1. дополнительные вносимые потери;
2. ухудшение КСВН;
3. отражение части сигнала;
4. дополнительный фазовый сдвиг;
5. изменение групповой задержки;
6. увеличение погрешности измерений;
7. снижение допустимой мощности тракта;
8. ухудшение повторяемости подключения.

Рассмотрим эти факторы подробнее.

Дополнительные вносимые потери

Переходник имеет конечную проводимость и неидеальные контактные поверхности. Часть мощности сигнала преобразуется в тепло, поэтому уровень на выходе оказывается немного ниже.

Эта разница называется вносимыми потерями и измеряется в децибелах.

Общее ослабление последовательных элементов складывается:

A_общ = A_атт + A_кабеля + A_{переходника} + A_{других элементов}.

Например, аттенюатор имеет номинальное ослабление 20 дБ, кабель — потери 0,5 дБ, а переходник — 0,2 дБ:

A_общ = 20 + 0,5 + 0,2 = 20,7 дБ.

Если при расчёте учитывалось только ослабление аттенюатора, результат измерения будет отличаться на 0,7 дБ.

В бытовой системе такая разница несущественна. В прецизионных измерениях даже дополнительные десятые доли децибела могут заметно увеличить итоговую погрешность.

Отражение сигнала и ухудшение КСВН

Если волновое сопротивление переходника отличается от сопротивления тракта, на границе возникает отражение.

Качество согласования обычно оценивают с помощью:

• коэффициента отражения;
• возвратных потерь;
• КСВН.

Чем выше КСВН, тем большая доля сигнала отражается обратно. В результате мощность, реально поступающая на нагрузку, отличается от расчётной.

Сам по себе качественный переходник может иметь хороший КСВН. Однако в собранном тракте складывается влияние нескольких соединений:

кабель → переходник → аттенюатор → кабель → прибор.

Каждая граница создаёт собственное отражение. Отражённые волны взаимодействуют между собой, и итоговая погрешность зависит не только от величины отражений, но и от их фазовых соотношений.

Поэтому нельзя всегда получить точный результат, просто прибавив паспортные потери переходника к ослаблению аттенюатора.

Почему влияние растёт с частотой

На низких частотах размеры переходника значительно меньше длины волны, поэтому его влияние часто невелико.

С повышением частоты электрическая длина переходника увеличивается. Даже короткий участок становится заметной частью длины волны и начинает сильнее влиять на:

• амплитуду;
• фазу;
• согласование;
• резонансные явления;
• повторяемость измерений.

Особенно критичны межсерийные переходники, соединяющие разъёмы с различной геометрией, например SMA и N.

Механическая совместимость не гарантирует одинаково хорошие параметры во всём диапазоне. Переходник может физически подходить к оборудованию, но иметь недостаточную верхнюю рабочую частоту.

Фазовый сдвиг и групповая задержка

Любой переходник имеет конечную электрическую длину. Прохождение через него занимает некоторое время и создаёт дополнительный фазовый сдвиг.

Если фаза сигнала не измеряется, этот эффект может остаться незаметным. Но он становится важным:

• при измерении S-параметров;
• в фазированных антенных решётках;
• в многоканальных системах;
• при сравнении фаз нескольких сигналов;
• при измерении групповой задержки;
• для широкополосных и импульсных сигналов.

Если характеристики переходника неравномерны по частоте, разные спектральные составляющие сигнала получают неодинаковый фазовый сдвиг. Это может изменить форму широкополосного или короткого импульса.

Таким образом, под «искажением сигнала» на СВЧ чаще понимают не появление новых частот, а изменение амплитудно-частотной и фазочастотной характеристик тракта.

Увеличение неопределённости измерений

Каждый дополнительный элемент имеет:

• собственный допуск отклонения;
• частотную зависимость;
• температурную зависимость;
• погрешность повторного подключения;
• зависимость от качества контакта.

Если переходник не был учтён при калибровке, анализатор воспринимает его характеристики как часть исследуемого устройства.

Например, требуется измерить реальное ослабление аттенюатора. Между калиброванным портом анализатора и аттенюатором устанавливают переходник. В результате прибор измеряет уже не только аттенюатор, а цепочку:

переходник + аттенюатор.

Полученные вносимые потери и отражения будут включать вклад обоих элементов.

Чем выше требуемая точность, тем важнее располагать плоскость калибровки непосредственно у входа и выхода исследуемого устройства.

Ограничение по мощности

Допустимая мощность всего тракта определяется его самым слабым элементом.

Даже если аттенюатор рассчитан на 300 Вт, установленный перед ним переходник может допускать значительно меньшую мощность. В таком случае мощность системы ограничивается характеристиками переходника.

При выборе необходимо проверить:

• допустимую непрерывную мощность;
• пиковую мощность;
• рабочую частоту;
• допустимое напряжение;
• КСВН;
• температурный диапазон;
• требования к охлаждению.

Особенно опасно использовать малогабаритный переходник в мощном ВЧ-тракте без проверки документации. Повышенные потери и плохой контакт могут привести к локальному нагреву, повреждению диэлектрика или пробою.

Дополнительные контактные поверхности

Каждый переходник создаёт как минимум ещё два механических соединения вместо одного прямого.

Это увеличивает вероятность:

• загрязнения контактов;
• неполной затяжки;
• повреждения резьбы;
• износа центрального контакта;
• появления люфта;
• окисления;
• нестабильного электрического контакта.

Результат может зависеть от того, с каким усилием затянут переходник и в каком положении находится кабель.

При многократной сборке измерительного стенда такая нестабильность ухудшает повторяемость: после каждого переподключения значения ослабления, фазы или КСВН могут немного меняться.

Один переходник или цепочка переходников

Иногда для соединения несовместимых разъёмов используют несколько переходников подряд:

SMA → N → III тип.

Такое решение особенно нежелательно. В тракт добавляются несколько неоднородностей, контактных пар и участков с неизвестной электрической длиной.

При этом:

• суммарные потери увеличиваются;
• согласование ухудшается;
• механическая нагрузка на соединители возрастает;
• допустимая мощность ограничивается самым слабым переходом;
• расчёт общей погрешности усложняется.

Если соединение невозможно выполнить одним штатным компонентом, лучше подобрать аттенюатор с нужными разъёмами или изготовить подходящую кабельную сборку.

Когда переходник всё же можно использовать

Полностью исключить переходники удаётся не всегда. Они могут потребоваться при:

• подключении нестандартного оборудования;
• временной лабораторной сборке;
• поверке или калибровке;
• работе с несколькими сериями соединителей;
• отсутствии аттенюатора в нужном исполнении;
• диагностике и поиске неисправности.

В этих случаях переходник должен рассматриваться как полноценный компонент СВЧ-тракта, а не как нейтральная механическая деталь.

Необходимо убедиться, что он:

• рассчитан на рабочую частоту;
• имеет волновое сопротивление 50 Ом;
• выдерживает среднюю и пиковую мощность;
• обладает нормированными вносимыми и возвратными потерями;
• совместим с конкретными соединителями;
• находится в исправном состоянии;
• включён в калибровку или учтён в расчёте погрешности.

Как уменьшить влияние неизбежного переходника

Если без переходника обойтись нельзя, рекомендуется соблюдать несколько правил.

Использовать один переход вместо цепочки

Один качественный межсерийный переход лучше, чем несколько последовательно соединённых адаптеров.

Проверить рабочий диапазон

Верхняя рабочая частота переходника должна быть не ниже максимальной частоты системы. Желательно предусмотреть дополнительный запас.

Проверить мощность

Допустимая мощность переходника должна соответствовать мощности сигнала с учётом выбранного запаса.

Выбирать переходник с нормированными параметрами

Для измерительных задач следует использовать изделия, у которых указаны:

• вносимые потери;
• возвратные потери или КСВН;
• диапазон частот;
• допустимая мощность;
• повторяемость соединения.

Учитывать переходник при калибровке

По возможности плоскость калибровки следует перенести к соединителю исследуемого устройства. Если это невозможно, характеристики переходника нужно включить в расчёт измерительной неопределённости.

Соблюдать момент затяжки

Прецизионные соединители следует затягивать с установленным производителем моментом. Недостаточная или чрезмерная затяжка ухудшает повторяемость и может повредить контактные поверхности.

Проверять состояние контактов

Перед подключением необходимо убедиться, что контакты чистые, не деформированы и не имеют заметного износа.

Почему лучше сразу выбрать нужные соединители

Оптимальное решение — заказать аттенюатор с теми соединителями и типами контактов, которые непосредственно соответствуют оборудованию.

Это позволяет:

• отказаться от дополнительных переходников;
• уменьшить вносимые потери;
• улучшить КСВН;
• снизить фазовую погрешность;
• повысить повторяемость измерений;
• сохранить допустимую мощность тракта;
• упростить сборку;
• уменьшить механическую нагрузку на разъёмы.

Для однонаправленного подключения также желательно выбирать разные типы контактов на входе и выходе. Это помогает одновременно исключить переходники и защитить устройство от неправильной установки.

Пример подключения

Требуется установить аттенюатор между кабелем с разъёмом N и измерительным прибором с входом N.

Вариант 1: прямое подключение

Выбирается аттенюатор с подходящими соединителями N и необходимыми контактами M/F:

кабель → аттенюатор → прибор.

В тракте остаются только необходимые соединения.

Вариант 2: подключение через переходники

Используется аттенюатор с соединителями SMA:

кабель N → переходник N–SMA → аттенюатор SMA → переходник SMA–N → прибор.

Во втором варианте появляются:

• два дополнительных компонента;
• четыре дополнительные контактные поверхности;
• дополнительные вносимые потери;
• новые источники отражений;
• дополнительные фазовые сдвиги;
• ограничения по мощности;
• большая измерительная неопределённость.

Даже если оба варианта механически работоспособны, прямое подключение предпочтительнее.

Краткая памятка

При подключении аттенюатора:

• по возможности не используйте переходники;
• заранее выбирайте подходящий тип соединителей и контактов;
• помните, что переходник вносит потери и отражения;
• учитывайте влияние переходника на фазу и групповую задержку;
• проверяйте рабочую частоту и допустимую мощность;
• не собирайте цепочки из нескольких переходников;
• включайте неизбежный переходник в калибровку;
• используйте изделия с нормированными ВЧ- и СВЧ-параметрами;
• контролируйте состояние контактов и момент затяжки.

Переходник решает проблему механической совместимости, но добавляет новую электрическую неоднородность. Чем выше частота и точнее измерения, тем заметнее его влияние.

Поэтому надёжнее сразу подобрать аттенюатор с нужными соединителями. В каталоге «ЭРКОН Маркет» представлены коаксиальные аттенюаторы с различными типами разъёмов и контактами M/F. Направьте нашим специалистам схему тракта, рабочую частоту, мощность и требуемое ослабление — мы поможем выбрать исполнение для прямого подключения.
