Как влияет аттенюатор на СВЧ-сигнал

Главная задача аттенюатора — уменьшить мощность сигнала на заданную величину, не изменяя его форму. В идеальном случае после прохождения через устройство сигнал сохраняет частоту, форму и спектральный состав, но имеет меньшую амплитуду.

Реальный ВЧ- или СВЧ-аттенюатор одновременно влияет на несколько параметров:

• мощность и напряжение;
• согласование и КСВН;
• амплитудно-частотную характеристику;
• фазу и групповую задержку;
• отношение сигнал/шум;
• динамический диапазон;
• тепловой режим.

Часть этих изменений является полезной и используется при проектировании тракта. Другие эффекты создают дополнительную погрешность, которую необходимо учитывать при выборе и калибровке.

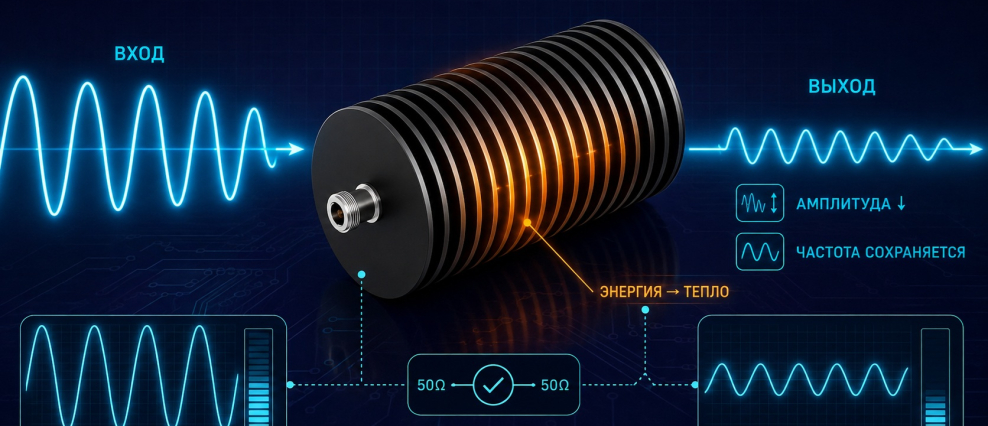

Что делает идеальный аттенюатор

Идеальный аттенюатор уменьшает амплитуду всех спектральных составляющих одинаково и не создаёт новых частот.

Если его ослабление составляет A дБ, отношение выходной и входной мощности определяется формулой:

P_вых / P_вх = 10^{−A / 10}.

Отношение напряжений при одинаковом импедансе:

U_вых / U_вх = 10^{−A / 20}.

Например, аттенюатор 10 дБ:

• уменьшает мощность в 10 раз;
• уменьшает напряжение примерно в 3,16 раза;
• пропускает на выход 10% входной мощности;
• преобразует в тепло около 90% входной мощности.

Для аттенюатора 20 дБ на выходе остаётся 1% мощности, а около 99% рассеивается внутри устройства в виде тепла.

Как изменяются мощность и напряжение

Влияние распространённых номиналов можно оценить по таблице.

* При одинаковом импедансе на входе и выходе.

При расчёте тракта важно учитывать не только номинальное, но и фактическое ослабление с допуском и частотной неравномерностью.

Защита чувствительного оборудования

Аттенюаторы устанавливают перед входами:

• осциллографов;
• анализаторов спектра;
• измерителей мощности;
• приёмников;
• усилителей;
• аналого-цифровых преобразователей.

Они уменьшают уровень до значения, которое прибор может обработать без перегрузки.

Например, источник выдаёт 30 дБм, а допустимый уровень приёмника составляет не более 10 дБм. Минимальное расчётное ослабление:

A = 30 − 10 = 20 дБ.

Но выбирать устройство ровно на 20 дБ нежелательно. Следует учесть:

• погрешность источника;
• импульсные выбросы;
• допуск аттенюатора;
• изменение ослабления с частотой;
• возможное рассогласование;
• требуемый запас для защищаемого входа.

Аттенюатор и согласованная нагрузка — не одно и то же

Согласованная нагрузка завершает линию передачи. В идеальном случае она поглощает всю поступившую мощность и не передаёт сигнал дальше.

Аттенюатор является двухпортовым устройством:

• принимает сигнал на входе;
• поглощает часть мощности;
• передаёт оставшуюся часть на выход.

Поэтому аттенюатор нельзя автоматически использовать вместо оконечной нагрузки. После него всё равно должна находиться нагрузка или вход прибора с нужным импедансом.

Если выход аттенюатора не согласован, часть прошедшего сигнала отражается обратно.

Как аттенюатор влияет на КСВН

Реальный аттенюатор имеет конечный входной и выходной КСВН. Если его импеданс отличается от номинальных 50 Ом, возникают дополнительные отражения.

На согласование влияют:

• точность резистивной схемы;
• рабочая частота;
• паразитные ёмкости и индуктивности;
• геометрия корпуса;
• качество соединителей;
• нагрев;
• состояние контактов.

КСВН обычно увеличивается к верхней границе частотного диапазона. Поэтому недостаточно знать одно значение без указания частоты.

Может ли аттенюатор улучшить согласование

Правильно подобранный согласованный аттенюатор способен уменьшить взаимное влияние несогласованных источника и нагрузки.

Отражённая от нагрузки волна проходит через аттенюатор дважды:

1. от входа к нагрузке;
2. от нагрузки обратно к источнику.

Поэтому её уровень дополнительно уменьшается.

В первом приближении аттенюатор с ослаблением 10 дБ может уменьшить влияние отражения от следующего устройства примерно на 20 дБ — по 10 дБ в каждом направлении. Точный результат зависит от собственных коэффициентов отражения аттенюатора и фазовых соотношений в тракте.

Это свойство применяют для:

• уменьшения погрешности рассогласования;
• повышения развязки;
• стабилизации работы усилителей;
• снижения влияния нагрузки на источник;
• улучшения воспроизводимости измерений.

Однако аттенюатор не устраняет само рассогласование. Он только уменьшает уровень отражённой волны ценой потери полезного сигнала.

Частотная неравномерность

Идеальный аттенюатор имеет одинаковое ослабление во всём диапазоне. У реального устройства ослабление зависит от частоты:

A = A(f).

Причины частотной зависимости:

• паразитная индуктивность резисторов;
• паразитная ёмкость;
• скин-эффект;
• диэлектрические потери;
• неоднородности соединителей;
• конструктивные резонансы.

В результате различные частоты ослабляются неодинаково.

Для узкополосного сигнала небольшое систематическое отклонение можно учесть калибровкой. Для широкополосного сигнала частотная неравномерность изменяет соотношение спектральных составляющих и может исказить форму сигнала.

Пример влияния на широкополосный сигнал

Допустим, номинальное ослабление составляет 10 дБ, но фактическая характеристика выглядит так:

Высокочастотная часть спектра ослабляется сильнее низкочастотной. Для импульса это может привести к:

• более медленному фронту;
• уменьшению выбросов;
• изменению длительности;
• искажению формы;
• снижению измеренного пикового значения.

Поэтому для импульсных и широкополосных сигналов важны не только номинал, но и плоскостность АЧХ.

Фазовый сдвиг

Аттенюатор имеет конечную электрическую длину, поэтому создаёт задержку и фазовый сдвиг.

Сам по себе линейный фазовый сдвиг обычно не изменяет форму сигнала. Проблема возникает, если фазовая характеристика нелинейна и разные частоты задерживаются неодинаково.

Возможные последствия:

• искажение импульса;
• фазовая ошибка между каналами;
• изменение модулированного сигнала;
• погрешность измерения фазы.

Для фазочувствительных систем необходимо учитывать фазу параметра S₂₁ и групповую задержку.

Групповая задержка

Групповая задержка показывает, как аттенюатор задерживает огибающую широкополосного сигнала.

При постоянной групповой задержке форма импульса сохраняется, а весь сигнал просто приходит позже. Неравномерная задержка изменяет взаимное положение спектральных компонентов.

Этот параметр важен:

• для коротких импульсов;
• широкополосной цифровой модуляции;
• радиолокации;
• многоканальных измерений;
• фазированных антенных решёток;
• измерения переходных процессов.

Аттенюатор и тепловой шум

Пассивный аттенюатор при ненулевой физической температуре связан с тепловым шумом.

Если согласованный аттенюатор находится при стандартной температуре, его коэффициент шума в децибелах приблизительно равен вносимым потерям:

NF ≈ A.

Например, аттенюатор 10 дБ перед малошумящим усилителем ухудшает коэффициент шума приёмного тракта приблизительно на 10 дБ, если его влияние доминирует.

Причина не сводится к простому «добавлению шума». Аттенюатор ослабляет полезный сигнал и шум источника, а собственный тепловой шум частично восполняет шумовую мощность на выходе.

В результате отношение сигнал/шум ухудшается.

Почему положение аттенюатора важно

Один и тот же аттенюатор по-разному влияет на систему в зависимости от места установки.

Перед малошумящим усилителем

Сильно ухудшает общий коэффициент шума и чувствительность приёмника.

После усилителя

Влияние на общий коэффициент шума меньше, если усилитель уже обеспечил достаточное усиление. Но необходимо проверить, выдержит ли аттенюатор выходную мощность.

Перед измерительным прибором

Защищает вход и помогает избежать перегрузки, но повышает минимальный измеряемый уровень относительно входного сигнала.

Между усилительными каскадами

Позволяет установить требуемый уровень и улучшить развязку, но уменьшает общий коэффициент усиления.

Влияние на динамический диапазон

Аттенюатор может как улучшить, так и ухудшить динамический диапазон.

Положительное влияние

Снижение уровня предотвращает:

• перегрузку смесителя;
• насыщение АЦП;
• появление гармоник;
• интермодуляционные искажения;
• ложные спектральные составляющие.

Например, сильный сигнал может перегрузить вход анализатора спектра. После установки аттенюатора прибор работает в линейном режиме, и измеренный спектр становится достовернее.

Отрицательное влияние

Вместе с сильным сигналом ослабляются и слабые составляющие сигнала. Они могут приблизиться к собственному шумовому порогу прибора и перестать различаться.

Поэтому ослабление выбирают как компромисс:

• достаточно большое, чтобы избежать перегрузки;
• достаточно малое, чтобы сохранить требуемую чувствительность.

Избыточное ослабление не улучшает измерение автоматически.

Нелинейные искажения

Идеальный пассивный аттенюатор является линейным устройством и не должен создавать новые частоты.

В реальном устройстве нелинейность может возникать из-за:

• перегрева резистивного элемента;
• окисленных контактов;
• повреждённых соединителей;
• микротрещин;
• ферромагнитных материалов;
• превышения пиковой мощности;
• электрического пробоя.

При многосигнальном воздействии это проявляется как пассивная интермодуляция. Она особенно критична в телекоммуникационных системах, где слабый принимаемый сигнал находится рядом с мощными передающими каналами.

Работа в пределах паспортной мощности и использование качественных соединителей уменьшают риск нелинейных эффектов.

Как нагрев влияет на сигнал

Поглощённая энергия преобразуется в тепло:

P_расс = P_вх − P_вых.

При ослаблении 20 дБ аттенюатор рассеивает примерно 99% входной мощности.

Нагрев может изменить:

• сопротивление резистивной схемы;
• фактическое ослабление;
• КСВН;
• фазовую характеристику;
• контактное сопротивление.

Для продолжительных измерений необходимо дождаться тепловой стабилизации. Параметры холодного аттенюатора могут немного отличаться от параметров после прогрева.

Следует закладывать запас по мощности 30–50%, обеспечивать свободный теплоотвод и соблюдать требования к охлаждению.

Влияние допуска ослабления

Аттенюатор 20 дБ не обязательно имеет фактическое ослабление ровно 20,00 дБ.

Если допуск составляет ±1 дБ, реальное значение может находиться в диапазоне от 19 до 21 дБ.

Для входной мощности 1 Вт:

• при 19 дБ на выходе будет около 12,6 мВт;
• при 20 дБ — 10 мВт;
• при 21 дБ — около 7,9 мВт.

Разница существенна, если аттенюатор защищает вход прибора с жёстким ограничением мощности.

Для защитного расчёта необходимо использовать минимальное возможное ослабление, а для оценки чувствительности — максимальное.

Аттенюатор в измерительном тракте

Установленный аттенюатор становится частью измерительной системы. Его характеристики входят в итоговый результат:

• фактическое ослабление;
• неопределённость;
• S₁₁ и S₂₂;
• фаза S₂₁;
• частотная неравномерность;
• температурный дрейф;
• повторяемость соединений.

Для точных измерений недостаточно просто прибавить номинальные децибелы. Следует использовать калибровочные данные или измеренные S-параметры.

Каскадное соединение

Ослабления последовательно установленных аттенюаторов складываются:

A_общ = A₁ + A₂ + A₃.

Например:

10 + 20 = 30 дБ.

Но вместе с ослаблением складываются и другие эффекты:

• вносимые потери;
• фазовые задержки;
• частотная неравномерность.

Каждый следующий аттенюатор получает меньшую мощность, поэтому первым должен стоять элемент, способный выдержать полный входной сигнал.

Положительные и отрицательные эффекты

Как минимизировать нежелательное влияние

Выбирать минимально необходимое ослабление

Ослабление должно обеспечивать требуемую защиту и линейность, но не быть чрезмерным.

Проверять рабочий диапазон

Аттенюатор должен иметь нормированные ослабление и КСВН во всей полосе сигнала.

Учитывать частотную неравномерность

Для широкополосных и импульсных сигналов важна плоскостность АЧХ.

Выбирать низкий КСВН

Хорошее согласование уменьшает отражения и погрешность.

Проверять мощность

Необходимо учитывать среднюю и пиковую мощность, энергию импульса и иметь запас по мощности 30–50%.

Контролировать температуру

При длительной работе следует обеспечить теплоотвод и дождаться тепловой стабилизации.

Не ставить большое ослабление без необходимости

В приёмном тракте потери до первого усилителя особенно сильно ухудшают коэффициент шума.

Исключать лишние переходники

Они добавляют потери, отражения и неопределённость.

Использовать калибровочные данные

Для точных измерений следует учитывать реальные S-параметры конкретного экземпляра.

Как проверить влияние аттенюатора

С помощью векторного анализатора цепей можно измерить:

• S₂₁ — фактическое ослабление и фазу;
• S₁₁ — согласование входа;
• S₂₂ — согласование выхода;
• групповую задержку;
• неравномерность по частоте.

Для оценки работы под мощностью дополнительно контролируют:

• температуру корпуса;
• изменение ослабления после прогрева;
• локальный нагрев соединителей;
• стабильность параметров во времени.

Шумовые характеристики оценивают в составе конкретного приёмного тракта, поскольку результат зависит от места установки и усиления других каскадов.

Краткая памятка

Аттенюатор влияет на СВЧ-сигнал следующим образом:

• уменьшает мощность и напряжение;
• защищает чувствительные входы;
• помогает избежать компрессии и нелинейных искажений;
• уменьшает влияние отражений между каскадами;
• вносит собственные отражения и фазовую задержку;
• может иметь неравномерное ослабление по частоте;
• ухудшает отношение сигнал/шум при установке перед приёмником;
• изменяет практический динамический диапазон;
• преобразует поглощённую мощность в тепло;
• добавляет измерительную неопределённость.

Правильно выбранный аттенюатор улучшает надёжность и точность системы. Неправильно выбранный — уменьшает чувствительность, искажает широкополосный сигнал или сам становится причиной перегрузки.
