Нужно ли дополнительное охлаждение для аттенюаторов ЭРКОН

Во время работы аттенюатор преобразует часть энергии ВЧ- или СВЧ-сигнала в тепло. Чем выше входная мощность и номинальное ослабление, тем больше тепла необходимо отвести от резистивного элемента и корпуса.

Возникает закономерный вопрос: нужен ли аттенюатору вентилятор или другая система дополнительного охлаждения?

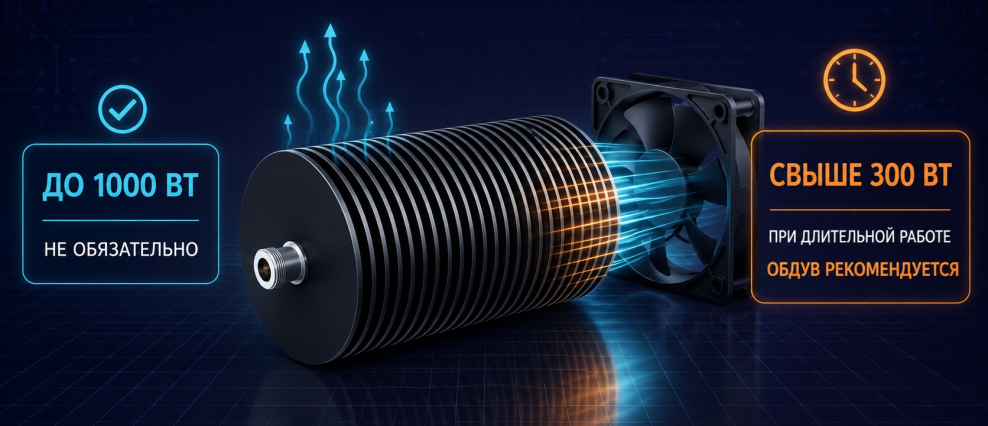

Для аттенюаторов ЭРКОН мощностью до 1000 Вт дополнительное охлаждение не является обязательным при соблюдении паспортных условий эксплуатации. Конструкция корпуса обеспечивает необходимый отвод тепла.

Однако для моделей мощностью свыше 300 Вт при длительных измерениях рекомендуется организовать дополнительный обдув. Он снижает температуру корпуса, повышает стабильность параметров и создаёт дополнительный запас по тепловому режиму.

Разберём, от чего зависит нагрев и в каких случаях естественного охлаждения может быть недостаточно.

Почему аттенюатор нагревается

Основная задача аттенюатора — уменьшить мощность сигнала до требуемого уровня. Энергия, которая не поступила на выход, в основном преобразуется в тепло.

Приблизительную рассеиваемую мощность можно определить по формуле:

P_расс = P_вх − P_вых,

где:

• P_расс — мощность, преобразуемая в тепло;
• P_вх — входная мощность;
• P_вых — выходная мощность.

Выходная мощность зависит от номинального ослабления:

P_вых = P_вх × 10^{−A / 10},

где A — ослабление в децибелах.

Следовательно:

P_расс = P_вх × (1 − 10^{−A / 10}).

Чем больше ослабление, тем большая доля входной мощности остаётся внутри аттенюатора в виде тепла.

Сколько мощности превращается в тепло

Рассмотрим несколько распространённых значений ослабления.

Например, на аттенюатор с ослаблением 20 дБ поступает сигнал мощностью 300 Вт.

На выходе останется:

P_вых = 300 × 0,01 = 3 Вт.

В тепло преобразуется:

P_расс = 300 − 3 = 297 Вт.

Таким образом, при большом ослаблении практически вся входная мощность должна быть отведена через корпус аттенюатора.

Как аттенюатор отводит тепло

Тепло от резистивного элемента передаётся:

1. на внутренние элементы конструкции;
2. на металлический корпус;
3. на рёбра радиатора;
4. в окружающий воздух;
5. частично — через точки крепления на основание.

При естественном охлаждении нагретый воздух поднимается, а на его место поступает более холодный. Для нормальной конвекции вокруг корпуса должно оставаться достаточно свободного пространства.

Если аттенюатор установлен в тесном закрытом объёме или рядом с другим мощным оборудованием, эффективность естественного теплоотвода уменьшается.

Когда дополнительное охлаждение не обязательно

Аттенюаторы ЭРКОН мощностью до 1000 Вт рассчитаны на работу без обязательной внешней системы охлаждения при соблюдении условий, установленных в документации.

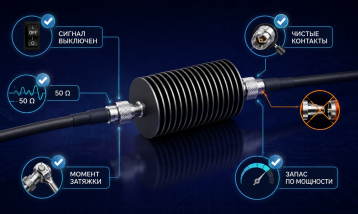

Естественного охлаждения, как правило, достаточно, если:

• входная мощность не превышает допустимую;
• предусмотрен запас по мощности 30–50%;
• температура окружающей среды находится в рабочем диапазоне;
• вокруг корпуса свободно циркулирует воздух;
• вентиляционные отверстия оборудования не перекрыты;
• аттенюатор установлен в рекомендованном положении;
• рядом отсутствуют дополнительные интенсивные источники тепла;
• соединители исправны и правильно затянуты;
• КСВН тракта соответствует норме;
• соблюдаются ограничения по частоте и режиму сигнала.

Фраза «дополнительное охлаждение не обязательно» не означает, что аттенюатор можно закрыть теплоизоляционным материалом, установить вплотную к нагретой поверхности или эксплуатировать с превышением мощности.

Корпус должен иметь возможность отдавать выделяющееся тепло в окружающую среду.

Когда рекомендуется дополнительный обдув

Для аттенюаторов мощностью свыше 300 Вт при длительных измерениях рекомендуется применять дополнительный обдув.

Это особенно полезно, если:

• устройство работает непрерывно;
• фактическая мощность близка к расчётной рабочей нагрузке;
• используется ослабление 10–40 дБ, при котором большая часть мощности превращается в тепло;
• температура в помещении повышена;
• аттенюатор установлен внутри корпуса или стойки;
• естественная циркуляция воздуха ограничена;
• рядом расположены усилители, источники питания или другие нагревающиеся устройства;
• требуется высокая стабильность ослабления;
• измерения продолжаются несколько часов;
• оборудование работает без постоянного контроля оператора.

Обдув не увеличивает паспортную мощность аттенюатора и не разрешает превышать установленные пределы. Его задача — улучшить отвод тепла при работе в допустимом режиме.

Почему граница 300 Вт требует особого внимания

При небольшом ослаблении только часть мощности превращается в тепло. Но для мощных аттенюаторов с ослаблением 10 дБ и более тепловая нагрузка приближается к входной мощности.

Например:

При входной мощности 500 Вт и ослаблении 20 дБ корпусу необходимо отвести приблизительно 495 Вт тепла. Это уже значительная тепловая нагрузка, даже если она находится в допустимых пределах конкретной модели.

Дополнительный поток воздуха ускоряет теплообмен и уменьшает установившуюся температуру корпуса.

Что означает «длительные измерения»

Универсальной границы в минутах не существует. Тепловой режим зависит от:

• мощности сигнала;
• ослабления;
• массы и размеров корпуса;
• температуры воздуха;
• интенсивности естественной конвекции;
• расположения оборудования;
• рабочего цикла;
• требований к стабильности измерений.

Кратковременное включение может закончиться до того, как корпус достигнет максимальной температуры. При длительной непрерывной работе температура постепенно повышается и через некоторое время выходит на установившийся уровень.

Поэтому длительным следует считать режим, при котором аттенюатор успевает существенно прогреться и работает в нагретом состоянии заметную часть испытания.

Если требуется точный критерий для конкретной модели, его следует определять по паспорту, техническим условиям и результатам контрольного измерения температуры.

Как нагрев влияет на параметры

Даже если температура не достигла опасного уровня, нагрев может влиять на электрические характеристики устройства.

Изменение ослабления

Сопротивление резистивных элементов зависит от температуры. При нагреве фактическое ослабление может отклоняться от значения, измеренного на холодном устройстве.

Изменение КСВН

Температурное расширение и изменение параметров материалов могут немного изменить согласование входа и выхода.

Температурный дрейф показаний

Если измерение проводится сразу после включения, а затем повторяется после прогрева, результаты могут отличаться. Для прецизионных измерений желательно учитывать время тепловой стабилизации.

Ускорение старения

Продолжительная работа при повышенной температуре ускоряет старение резистивных материалов, диэлектриков, покрытий и контактных соединений.

Дополнительный обдув уменьшает среднюю рабочую температуру и тем самым создаёт более щадящий режим эксплуатации.

Как правильно организовать обдув

Для охлаждения не обязательно направлять мощный поток воздуха в одну точку. Важнее обеспечить равномерное прохождение воздуха вдоль поверхности корпуса и рёбер охлаждения.

Рекомендуется:

• направлять поток вдоль рёбер;
• обеспечить поступление холодного и удаление нагретого воздуха;
• не перекрывать корпус кабелями и другими устройствами;
• избегать замкнутой циркуляции горячего воздуха;
• устанавливать вентилятор так, чтобы его вибрация не передавалась на измерительный тракт;
• предусмотреть защиту от попадания пыли;
• регулярно проверять работу вентилятора;
• не размещать термочувствительное оборудование в потоке горячего воздуха после аттенюатора.

Обдув должен охлаждать весь корпус, а не только соединители или один небольшой участок.

Что лучше: подавать или вытягивать воздух

Оба варианта могут быть эффективными.

Направленная подача воздуха на корпус обычно обеспечивает интенсивный локальный теплообмен. Вытяжная вентиляция помогает удалить нагретый воздух из закрытой стойки или корпуса.

Для лабораторного стенда часто достаточно вентилятора, создающего постоянный поток вдоль аттенюатора. Для закрытого оборудования необходимо продумать полный воздушный маршрут:

вход холодного воздуха → аттенюатор → выход нагретого воздуха.

Если горячий воздух остаётся внутри корпуса, наличие вентилятора само по себе не гарантирует эффективного охлаждения.

Как контролировать температуру

При первом запуске мощного аттенюатора желательно провести контрольный прогон.

Порядок проверки:

1. Установите аттенюатор в штатное положение.
2. Обеспечьте запланированную вентиляцию.
3. Подайте рабочую мощность, начиная с пониженного уровня.
4. Постепенно увеличьте нагрузку до расчётной.
5. Контролируйте температуру корпуса и соединителей.
6. Дождитесь стабилизации температуры.
7. Проверьте, не изменились ли ослабление и КСВН.
8. Зафиксируйте результаты для повторных испытаний.

Температуру можно контролировать контактным датчиком, термопарой или другим подходящим измерительным средством. Если применяется бесконтактный пирометр или тепловизор, необходимо учитывать коэффициент излучения поверхности.

Предельно допустимую температуру следует брать из документации конкретного изделия. Оценивать безопасность только по возможности прикоснуться к корпусу рукой нельзя.

Признаки недостаточного охлаждения

О возможной проблеме говорят:

• непрерывный рост температуры без выхода на стабильный уровень;
• заметный запах нагретых материалов;
• изменение цвета покрытия;
• нестабильность ослабления;
• ухудшение КСВН;
• заметное изменение показаний после прогрева;
• сильный локальный нагрев соединителя;
• срабатывание температурной защиты оборудования;
• повреждение или размягчение расположенных рядом кабелей.

При появлении таких признаков необходимо снизить мощность и проверить условия установки. Продолжать испытание с расчётом на то, что корпус «ещё немного прогреется и остановится», не следует.

Почему нельзя охлаждать аттенюатор как угодно

Не рекомендуется:

• накрывать корпус;
• устанавливать устройство на горючую или теплоизолирующую поверхность;
• направлять на сильно нагретый корпус холодный влажный воздух;
• допускать образование конденсата;
• использовать охлаждающую жидкость, если это не предусмотрено конструкцией;
• касаться корпуса во время работы без оценки его температуры;
• располагать кабели вплотную к горячим поверхностям;
• превышать номинальную мощность после установки вентилятора.

Принудительный обдув является дополнением к штатному теплоотводу, а не способом превысить характеристики изделия.

Как влияет запас по мощности

Правильный выбор номинальной мощности напрямую связан с охлаждением.

Рекомендуется закладывать запас 30–50%:

P_атт ≥ P_макс × 1,3–1,5.

Например, максимальная мощность сигнала составляет 200 Вт. При запасе 50% требуется аттенюатор не менее 300 Вт:

P_атт ≥ 200 × 1,5 = 300 Вт.

Если выбрать модель ровно на 200 Вт, она будет регулярно работать на пределе. Модель на 300 Вт окажется в более благоприятном тепловом режиме.

Однако запас по номиналу не отменяет требования к свободной циркуляции воздуха и контролю температуры.

Рекомендации по мощности

Эта таблица является общей рекомендацией. Приоритет всегда имеют паспорт и технические условия конкретной модели.

Краткая памятка

При эксплуатации аттенюатора:

• помните, что поглощённая мощность преобразуется в тепло;
• для моделей ЭРКОН до 1000 Вт отдельное охлаждение не является обязательным при соблюдении паспортных условий;
• для моделей свыше 300 Вт при длительных измерениях рекомендуется дополнительный обдув;
• обеспечивайте свободное пространство вокруг корпуса;
• не перекрывайте рёбра охлаждения;
• закладывайте запас по мощности 30–50%;
• учитывайте температуру окружающей среды;
• контролируйте нагрев при первом запуске;
• не превышайте номинальную мощность после установки вентилятора;
• сверяйтесь с документацией конкретного изделия.

Правильно организованный теплоотвод помогает сохранить стабильное ослабление, уменьшить температурный дрейф и продлить срок службы аттенюатора.
