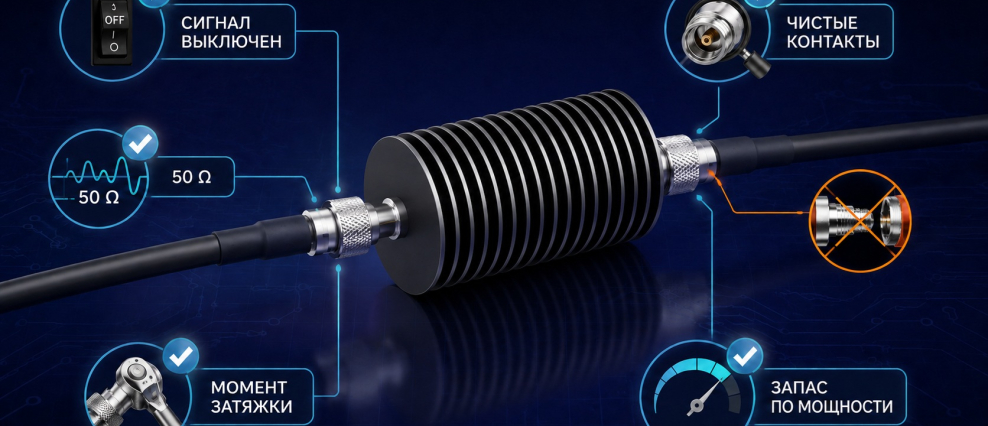

Как избежать ошибок при подключении аттенюатора

Аттенюатор — пассивный компонент, поэтому его подключение может показаться простой задачей: достаточно установить устройство между источником и нагрузкой.

На практике ошибка в подключении, мощности, импедансе, частоте или типе соединителей способна не только исказить результат измерения, но и повредить аттенюатор, усилитель или дорогостоящий анализатора.

Особенно внимательным нужно быть при работе с мощными ВЧ- и СВЧ-сигналами. Устройство может выглядеть исправным после перегрузки, но его фактическое ослабление и КСВН уже не будут соответствовать паспортным значениям.

Разберём самые распространённые ошибки и способы их избежать.

Ошибка 1. Подключение без предварительного расчёта

Главная ошибка — сначала собрать тракт, а затем проверять, выдержат ли его компоненты поданный сигнал.

До подключения необходимо определить:

максимальную среднюю мощность;
пиковую мощность;
длительность и частоту повторения импульсов;
рабочий диапазон частот;
требуемое ослабление;
импеданс системы;
максимально допустимый уровень нагрузки;
типы соединителей;
условия охлаждения;
направление прохождения сигнала.

Если хотя бы один из этих параметров неизвестен, включать систему опасно.

Ошибка 2. Несовпадение импеданса

Большинство профессиональных ВЧ- и СВЧ-трактов рассчитано на 50 Ом. В телевизионных и некоторых кабельных системах применяется 75 Ом.

Установка аттенюатора 50 Ом в тракт 75 Ом или наоборот приводит к рассогласованию.

Возможные последствия:

рост КСВН;
отражение части сигнала;
ошибка измерения мощности;
изменение фактического ослабления;
появление стоячей волны;
дополнительная нагрузка на источник.

Даже если разъёмы механически соединяются, это не подтверждает электрическую совместимость.

Как избежать

Проверьте импеданс:

источника;
кабеля;
аттенюатора;
переходников;
нагрузки;
входа измерительного прибора.

Все элементы должны соответствовать одному номиналу.

Ошибка 3. Неправильный расчёт ослабления

Ослабление выбирают не приблизительно, а по максимальному уровню источника и допустимому уровню нагрузки.

В логарифмических единицах:

A_мин = P_вх − P_доп,

где мощности выражены в дБм или дБВт.

Пример

Максимальная мощность источника — 50 дБм, а на вход анализатора можно подать не более 10 дБм:

A_мин = 50 − 10 = 40 дБ.

Однако аттенюатор ровно 40 дБ не создаёт запаса. Необходимо учесть:

допуск ослабления;
его частотную неравномерность;
погрешность источника;
кратковременные выбросы;
рассогласование;
возможное изменение после нагрева.

Для защиты оборудования ориентируются на минимально возможное фактическое ослабление, а не только на значение в маркировке.

Ошибка 4. Превышение допустимой мощности

Номинальная мощность показывает, какую нагрузку аттенюатор способен выдерживать при установленных условиях.

Если подать больше:

резистивный элемент перегреется;
ослабление изменится;
КСВН ухудшится;
соединители могут получить повреждение;
возможен пробой;
срок службы сократится.

Даже кратковременная перегрузка иногда вызывает необратимый дрейф характеристик.

Как избежать

Выбирайте аттенюатор с запасом 30–50%:

P_атт ≥ P_макс × 1,3–1,5.

Например, для сигнала 200 Вт при запасе 50% требуется модель не менее:

200 × 1,5 = 300 Вт.

Если рассчитанного номинала нет, выбирают ближайший больший.

Ошибка 5. Смешение входной и рассеиваемой мощности

Не вся входная мощность поступает на выход. Поглощённая часть превращается в тепло:

P_расс = P_вх − P_вых.

Выходная мощность:

P_вых = P_вх × 10^{−A / 10}.

При входной мощности 300 Вт и ослаблении 20 дБ:

P_вых = 300 × 0,01 = 3 Вт;

P_расс = 300 − 3 = 297 Вт.

Практически вся входная мощность нагревает аттенюатор.

Ошибка 6. Учёт только средней мощности импульса

У импульсного сигнала отдельно проверяют:

пиковую мощность;
среднюю мощность;
длительность импульса;
частоту повторения;
коэффициент заполнения;
энергию одного импульса;
максимальное импульсное напряжение.

Средняя мощность может быть небольшой, а пиковая — превышать её в тысячи раз.

Для прямоугольных импульсов:

P_ср = P_пик × τ × f,

где:

τ — длительность импульса;
f — частота повторения.

Аттенюатор должен одновременно выдерживать и пиковую, и среднюю нагрузку. Нельзя выбирать его только по одному из этих значений.

Ошибка 7. Работа вне частотного диапазона

Номинальное ослабление гарантируется только в заявленном диапазоне.

Выше верхней рабочей частоты могут измениться:

ослабление;
КСВН;
фаза;
групповая задержка;
допустимая мощность;
форма широкополосного сигнала.

Физически сигнал может пройти через устройство, но его параметры уже не нормируются.

Как избежать

Выбирайте модель, рабочий диапазон которой полностью охватывает:

несущую частоту;
полосу модуляции;
спектр импульса;
гармоники, если они важны для измерения;
все режимы перестройки системы.

Желательно предусмотреть запас по верхней рабочей частоте.

Ошибка 8. Подключение в обратном направлении

Простые пассивные аттенюаторы являются двунаправленными: электрически они могут передавать сигнал в обоих направлениях.

Но многие мощные аттенюаторы являются однонаправленными. По таким причинам, как:

распределения мощности;
конструкции резистивной системы;
теплоотвода;
различий соединителей;
нормирования КСВН;
допустимой мощности портов.

Если на корпусе нанесены стрелка или обозначения «Вход» и «Выход», их необходимо строго соблюдать!

Как избежать

Перед установкой:

Желательно использовать разные типы контактов на входе и выходе (вилка/розетка, папа/мама, male/female).
Найдите маркировку направления.
Проверьте паспорт или технические условия.
Уточните порядок букв M/F в обозначении модели (это типы контактов у соединителей).
Соедините выход источника со входом аттенюатора.
Выход аттенюатора подключите к нагрузке или прибору.

Ошибка 9. Неподходящий тип контактов

Соединители могут иметь контакты:

M — male, вилка;
F — female, розетка.

Неправильно выбранная конфигурация приводит к необходимости использовать дополнительные переходники или собирать несовместимое соединение.

Если система позволяет, разные контакты на входе и выходе помогают однозначно задать ориентацию аттенюатора и исключить неправильное подключение.

Как избежать

До заказа составьте схему:

источник → вход аттенюатора → выход аттенюатора → нагрузка.

Для каждой точки укажите:

серию соединителя;
тип контакта;
импеданс;
рабочую частоту;
допустимую мощность.

Ошибка 10. Использование лишних переходников

Переходник решает механическую проблему соединения, но добавляет электрическую неоднородность.

Он может увеличить:

вносимые потери;
КСВН;
фазовую задержку;
погрешность измерения;
количество отражений.

Также переходник может иметь меньшую допустимую мощность, чем аттенюатор.

Цепочка из нескольких переходников особенно нежелательна.

Как избежать

Лучше сразу выбрать аттенюатор с нужными соединителями. Если переходник неизбежен:

используйте один качественный компонент;
проверьте его частоту и мощность;
учтите потери;
включите его в калибровку;
проверьте состояние контактов.

Ошибка 11. Загрязнённые или повреждённые соединители

Пыль, металлическая стружка, деформация и коррозия ухудшают контакт.

Возможные последствия:

увеличение КСВН;
нестабильное ослабление;
локальный нагрев;
повреждение ответного порта;
снижение повторяемости измерений.

На СВЧ даже небольшой дефект контактной поверхности способен заметно изменить результат.

Как избежать

Перед каждым подключением осматривайте:

центральный контакт;
ламели розетки;
резьбу;
опорные поверхности;
покрытие;
диэлектрик.

Не используйте разъём с погнутым, смещённым или выпирающим центральным контактом.

Ошибка 12. Вращение корпуса при затяжке

Нельзя соединять СВЧ-компоненты, вращая весь аттенюатор или кабель как лампочку.

Такое действие скручивает центральные контакты и может повредить внутреннее соединение.

Правильный порядок

Совместите разъёмы по оси.
Удерживайте корпуса неподвижно.
Закрутите накидную гайку пальцами.
Убедитесь, что резьба идёт свободно.
Выполните окончательную затяжку подходящим динамометрическим ключом.
Не прикладывайте боковое усилие.

Момент затяжки берут из документации производителя конкретного соединителя.

Ошибка 13. Чрезмерная или недостаточная затяжка

Слабое соединение создаёт нестабильный контакт и возможный нагрев. Чрезмерное усилие повреждает резьбу, опорные плоскости и центральный проводник.

Оба варианта ухудшают повторяемость измерений.

Для лабораторных СВЧ-трактов рекомендуется использовать динамометрический ключ, особенно для разъемов SMA, 3,5, 2,92 мм и более миниатюрных прецизионных интерфейсов.

Ошибка 14. Механическая нагрузка от кабеля

Тяжёлый или жёсткий кабель может деформировать порт аттенюатора.

Особенно опасны:

малый радиус изгиба;
натяжение;
кручение;
свободно висящий кабель;
перемещение кабеля во время измерения.

Это приводит к изменению КСВН и постепенному повреждению соединителя.

Как избежать

Закрепляйте кабель отдельно и оставляйте небольшой свободный участок без натяжения. Аттенюатор не должен служить механической опорой кабельной сборки.

Ошибка 15. Неправильное размещение в тракте

Место установки влияет на работу всей системы.

Перед чувствительным входом

Аттенюатор защищает прибор от перегрузки.

Перед усилителем

Может защитить усилитель и улучшить согласование, но одновременно ухудшает коэффициент шума и чувствительность приёмника.

После усилителя

Меньше влияет на общий коэффициент шума, но должен выдерживать повышенную выходную мощность.

Между каскадами

Позволяет установить уровень и повысить развязку, но уменьшает суммарное усиление.

Поэтому универсального правила «всегда ставить перед усилителем» нет. Место выбирают по балансу мощности, шума и динамического диапазона.

Ошибка 16. Неправильное каскадирование

Суммарное ослабление нескольких аттенюаторов складывается:

A_общ = A₁ + A₂ + A₃.

Но мощность между ними распределяется неравномерно.

Первый элемент получает полный входной сигнал, поэтому должен выдерживать максимальную мощность и напряжение.

Пример

Входная мощность — 100 Вт. Используются аттенюаторы 20 и 10 дБ.

После первого каскада 20 дБ:

P₂ = 100 × 0,01 = 1 Вт.

Второй аттенюатор принимает уже 1 Вт.

Первый должен выдерживать 100 Вт с необходимым запасом, второй — нагрузку после первого каскада.

Нельзя набирать большое ослабление из нескольких маломощных устройств, не рассчитав каждый этап.

Ошибка 17. Недостаточное охлаждение

При большом ослаблении почти вся входная мощность превращается в тепло.

Если корпус установлен в закрытом объёме или его рёбра перекрыты, температура может превысить допустимую даже без формального превышения входной мощности.

Последствия:

дрейф ослабления;
изменение КСВН;
ускоренное старение;
повреждение резистивного элемента;
перегрев соединителей.

Для аттенюаторов ЭРКОН мощностью до 1000 Вт отдельное охлаждение не является обязательным при соблюдении паспортных условий. При мощности свыше 300 Вт и длительных измерениях рекомендуется дополнительный обдув.

Ошибка 18. Игнорирование температуры окружающей среды

Номинальная мощность обычно указывается для определённых температурных условий.

При повышении температуры способность корпуса отдавать тепло снижается. Производитель может задавать кривую снижения допустимой мощности — нагрузочную кривую.

Аттенюатор, допустимый при 20 °C, не обязательно выдержит ту же продолжительную нагрузку при 55 °C.

Необходимо учитывать:

температуру помещения;
соседние источники тепла;
солнечный нагрев;
закрытый корпус;
высоту над уровнем моря;
направление воздушного потока.

Ошибка 19. Подключение под мощностью

Нельзя собирать, разбирать или подтягивать коаксиальный тракт при поданном ВЧ-сигнале.

Это создаёт риск:

электрического разряда;
повреждения контактов;
кратковременного рассогласования;
отражения полной мощности к источнику;
перегрузки измерительного прибора;
ожога от нагретого корпуса.

Перед изменением соединения источник необходимо отключить, а накопительные элементы — безопасно разрядить.

Ошибка 20. Игнорирование электростатического разряда (ESD)

Внутренний резистивный элемент мощного аттенюатора может быть устойчив к рабочей мощности, но подключённый измерительный прибор — чувствителен к статическому разряду.

Перед подключением к прецизионным портам необходимо соблюдать предусмотренные правила ESD-защиты:

заземлить оборудование;
использовать антистатические средства;
не касаться центральных контактов;
снять заряд с кабеля безопасным штатным способом;
не работать с открытыми портами без необходимости.

Ошибка 21. Отсутствие проверки после перегрузки или падения

После перегрева, удара или превышения мощности нельзя считать устройство исправным только потому, что сигнал проходит.

Следует проверить:

ослабление;
S₁₁;
S₂₂;
КСВН;
внешний вид соединителей;
отсутствие локального нагрева;
стабильность после прогрева.

Повреждённый аттенюатор может обеспечивать недостаточную защиту.

Ошибка 22. Использование номинала вместо фактических данных

Для ориентировочного расчёта достаточно маркировки. Для точных измерений необходимо учитывать:

фактическое ослабление;
допуск;
частотную характеристику;
КСВН обоих портов;
АЧХ аттенюатора;
температуру;
параметры кабелей и переходников.

Если аттенюатор 20 дБ фактически имеет 19,4 дБ на рабочей частоте, именно это значение нужно использовать при восстановлении входной мощности.

Как безопасно подключить аттенюатор

Шаг 1. Отключите источник

Убедитесь в отсутствии мощности и остаточного заряда.

Шаг 2. Проверьте схему

Определите источник, вход аттенюатора, выход и нагрузку.

Шаг 3. Проверьте импеданс

Все компоненты должны соответствовать одному номиналу, обычно 50 Ом.

Шаг 4. Рассчитайте ослабление

Учитывайте максимальный уровень источника, допустимый уровень нагрузки и запас.

Шаг 5. Проверьте мощность

Проверьте непрерывную и импульсную мощность, напряжение и энергию импульса.

Шаг 6. Проверьте частоту

Рабочий диапазон аттенюатора и соединителей должен охватывать весь спектр сигнала.

Шаг 7. Проверьте направление

Соблюдайте маркировку входа и выхода.

Шаг 8. Осмотрите соединители

Они должны быть чистыми, сухими и неповреждёнными.

Шаг 9. Соедините без перекоса

Вращайте только накидную гайку, удерживая корпуса неподвижно.

Шаг 10. Обеспечьте теплоотвод

Оставьте свободное пространство вокруг корпуса и при необходимости организуйте обдув.

Шаг 11. Начните с малой мощности

Если источник позволяет, сначала проверьте тракт на пониженном уровне.

Шаг 12. Контролируйте результат

Следите за выходной мощностью, КСВН и температурой корпуса.

Чек-лист перед включением

Перед подачей сигнала убедитесь:

Импеданс всех элементов совпадает.
Рабочая частота находится в допустимом диапазоне.
Ослабление рассчитано с учётом допусков.
Нагрузка не будет перегружена.
Мощность аттенюатора выбрана с запасом 30–50%.
Проверены пиковая мощность и напряжение.
Соблюдено направление подключения.
Типы контактов совместимы.
Лишние переходники отсутствуют.
Соединители чистые и неповреждённые.
Соединения затянуты с установленным моментом.
Кабели не нагружают порты.
Вокруг корпуса достаточно свободного пространства.
Источник был отключён при сборке.
Измерительный прибор настроен на правильный входной режим.

Краткая памятка

Чтобы избежать ошибок:

сначала рассчитайте тракт, затем собирайте его;
согласуйте все элементы по импедансу;
выбирайте минимально достаточное ослабление с запасом;
закладывайте 30–50% по мощности;
отдельно проверяйте импульсные параметры;
не выходите за частотный диапазон;
соблюдайте направление сигнала;
выбирайте подходящие контакты M/F;
не используйте лишние переходники;
осматривайте соединители;
не вращайте корпус при затяжке;
обеспечивайте теплоотвод;
не меняйте соединения под мощностью;
после перегрузки проверяйте характеристики устройства.

Правильно подключённый аттенюатор защищает оборудование, сохраняет точность измерений и обеспечивает стабильность ВЧ- или СВЧ-тракта. Большинство проблем можно предотвратить до включения, если проверить схему, мощность, частоту, импеданс и состояние соединителей.

В каталоге «ЭРКОН Маркет» представлены коаксиальные, полосковые и чип-аттенюаторы для ВЧ- и СВЧ-аппаратуры. Направьте нашим специалистам частоту, мощность, требуемое ослабление, типы соединителей и схему подключения — мы поможем подобрать подходящее исполнение.
