Тип соединителей аттенюатора определяет не только его совместимость с оборудованием. Правильно выбранная конфигурация контактов помогает однозначно обозначить вход и выход, исключить неправильную установку и сократить количество дополнительных переходников в ВЧ- или СВЧ-тракте.
Если конструкция системы позволяет, на входе и выходе аттенюатора рекомендуется использовать контакты разных типов: например, вилку с одной стороны и розетку с другой. Такое исполнение работает как простая механическая защита от ошибки — аттенюатор нельзя случайно развернуть или установить не в то место без изменения всей схемы подключения.
Разберём, что означают обозначения M и F, почему направление подключения бывает важным и как правильно подобрать соединители.
Какие типы контактов используются в аттенюаторах
В коаксиальной технике применяются два основных исполнения контактов:
- M — male, вилка, в разговорной речи «папа»;
- F — female, розетка, в разговорной речи «мама».
Эти обозначения могут встречаться в наименовании или маркировке аттенюатора вместе с типом соединителя:
- NMF — соединители типа N с контактами на входе M и F на выходе;
- SMAFM — соединители SMA с контактами на входе F и M на выходе;
- IIIMF — соединители III типа с контактами на входе M и F на выходе;
- NFF — соединители типа N, оба контакта F;
- IIIMM — соединители III типа, оба контакта M.
Порядок обозначений входного и выходного контактов необходимо проверять в карточке товара на сайте, паспорте или технических условиях конкретного изделия. Нельзя определять направление только по внешнему виду или предполагать, что первая буква всегда обозначает вход.
Зачем делать контакты разными

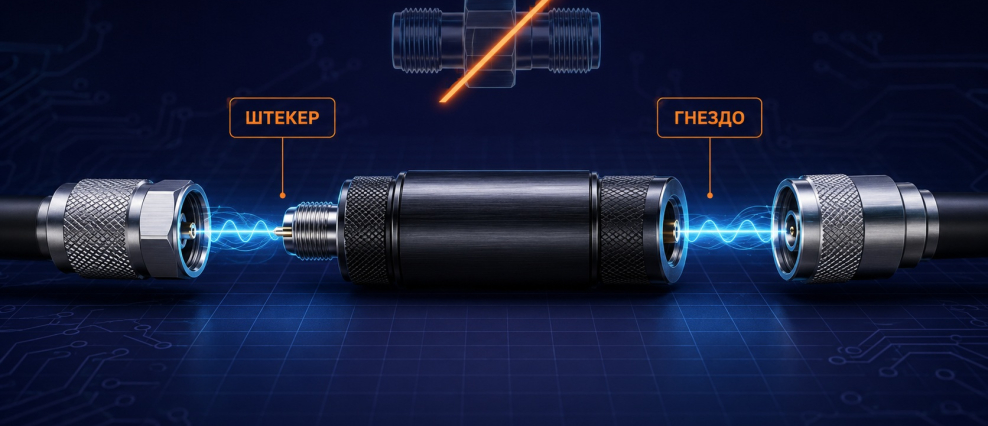

Исполнение «вилка — розетка» или «розетка — вилка» решает сразу несколько практических задач.
1. Защищает от установки в обратном направлении
Если оба соединителя одинаковые, аттенюатор физически можно развернуть на 180 градусов и снова подключить к тракту.
Разные контакты делают положение устройства однозначным. Если входной кабель заканчивается розеткой, он подключится только к вилке аттенюатора. Выходная сторона при этом будет соответствовать соединителю следующего компонента.
Такой принцип часто называют защитой от дурака: конструкция соединения не позволяет выполнить заведомо неправильное действие.
2. Помогает различать вход и выход
В сложной измерительной установке одновременно могут использоваться несколько кабелей, усилителей, ответвителей, нагрузок и аттенюаторов. При частой перестройке схемы вероятность ошибки возрастает.
Разные контакты позволяют определить положение аттенюатора без длительной проверки маркировки. Особенно это удобно:
- в лабораторных стендах;
- при серийных измерениях;
- в мобильных измерительных комплексах;
- при испытаниях, где тракт регулярно собирают и разбирают;
- при работе нескольких специалистов с одним оборудованием.
3. Исключает неправильную замену
Если для определённой точки тракта предусмотрен аттенюатор с конкретной конфигурацией входа и выхода, установить вместо него несовместимое устройство без переходников не получится.
Это снижает риск случайной замены на аттенюатор:
- с другим направлением подключения;
- с неподходящим типом соединителей;
- с другим рабочим диапазоном;
- с недостаточной допустимой мощностью.
4. Сокращает количество переходников
Правильная конфигурация контактов позволяет подключить аттенюатор непосредственно между кабелем и оборудованием.
Если контакты выбраны неправильно, приходится устанавливать дополнительные межсерийные или однотипные переходы. Каждый дополнительный элемент усложняет тракт и может увеличить:
- вносимые потери;
- КСВН;
- отражение сигнала;
- фазовую погрешность;
- нестабильность соединения;
- общую неопределённость измерений.
Для ВЧ- и особенно СВЧ-трактов желательно заранее выбрать соединители аттенюатора так, чтобы переходники не потребовались.
Все ли аттенюаторы однонаправленные
Большинство простых пассивных резистивных аттенюаторов являются двунаправленными устройствами: в идеальной схеме сигнал может проходить через них в обоих направлениях с близким ослаблением.
Однако из этого не следует, что любой реальный аттенюатор разрешено подключать произвольно, а напротив, обязателен правильный порядок подключения.
Для конкретной модели производитель может задать рабочее направление из-за особенностей:
- внутренней конструкции;
- распределения тепловой нагрузки;
- допустимой мощности входного соединителя;
- расположения резистивных элементов;
- системы теплоотвода;
- требований к КСВН;
- калибровки и нормирования параметров;
- защиты подключённого оборудования.
Особенно важно соблюдать направление для мощных аттенюаторов, т.к. большинство из них однонаправленные. При обратном включении тепловая и электрическая нагрузка может распределяться иначе, чем было предусмотрено при разработке и испытаниях.
Поэтому правильная формулировка выглядит так: электрически пассивный аттенюатор может быть двунаправленным (например, ПР1-25-100-1), но большинство однонаправленные со строгим обозначением вход и выход. Если направление указано на корпусе или в документации, менять его нельзя.
Что может произойти при обратном подключении
Последствия зависят от конструкции и мощности устройства, но в большинстве случаев неправильное подключение приводит к выводу из строя устройства.
Изменение заявленных характеристик
При обратном включении фактические ослабление, КСВН и погрешность могут не соответствовать значениям, указанным для нормального рабочего направления.
На низких частотах разница иногда оказывается незначительной, но на СВЧ даже небольшие конструктивные неоднородности начинают заметно влиять на результат.
Повышенная отражённая мощность
Если вход и выход оптимизированы для разных условий, обратное включение может ухудшить согласование. Часть сигнала будет отражаться обратно к источнику.
Это увеличивает погрешность измерений и создаёт дополнительную нагрузку на передатчик или усилитель.
Локальный перегрев
В мощном аттенюаторе энергия сигнала преобразуется в тепло. Конструкция корпуса и расположение резистивного элемента рассчитаны на определённое распределение этой энергии.
При неправильном включении может возникнуть повышенный нагрев отдельных участков, соединителей или внутренних контактов.
Перегрузка измерительного оборудования
Основная задача аттенюатора часто заключается в защите чувствительного входа анализатора, измерителя мощности или другого прибора.
Если устройство подключено неправильно и его фактические характеристики отличаются от расчётных, на измерительный вход может поступить слишком большая мощность.
Почему одинаковые контакты повышают риск ошибки
Рассмотрим аттенюатор, у которого с обеих сторон установлены розетки F.
Чтобы включить его между двумя кабелями с вилками M, оператор может подключить устройство любой стороной. Если маркировка входа и выхода плохо видна, аттенюатор легко установить в обратном направлении.
Такая ошибка особенно вероятна:
- при работе в ограниченном пространстве;
- при плохом освещении;
- при срочном проведении измерений;
- после обслуживания оборудования;
- при дистанционной передаче инструкции;
- если компоненты внешне похожи;
- если на корпусе нет крупной маркировки.
При конфигурации M–F кабельная система сама задаёт положение устройства. Это снижает зависимость от внимательности оператора.
Когда одинаковые контакты всё же допустимы
Исполнения M–M и F–F также применяются в радиочастотной аппаратуре. Они могут быть удобны, если:
- аттенюатор рассчитан на работу в обоих направлениях;
- одинаковые контакты предусмотрены конструкцией штатного тракта;
- устройство устанавливается стационарно;
- направление обозначено и контролируется;
- соединение с оборудованием невозможно выполнить иначе;
- конкретное исполнение прямо предусмотрено проектной документацией.
Таким образом, разные контакты — не универсальное обязательное требование, а предпочтительное инженерное решение, когда необходимо однозначно задать ориентацию устройства и исключить ошибку оператора.
Как правильно выбрать конфигурацию соединителей
Перед заказом аттенюатора рекомендуется составить схему тракта и определить, какие соединители находятся непосредственно перед ним и после него.
Порядок выбора следующий.
Шаг 1. Определите тип соединителя
Аттенюатор должен быть совместим с кабелями и оборудованием. В ВЧ- и СВЧ-системах применяются, в частности:
- SMA;
- N;
- III тип;
- IV тип;
- другие коаксиальные соединители.
При выборе необходимо учитывать не только геометрическую совместимость, но и рабочую частоту, допустимую мощность и требуемый КСВН.
Шаг 2. Определите контакт источника
Уточните, каким контактом заканчивается кабель или выход оборудования со стороны источника сигнала.
Ответная сторона аттенюатора должна иметь совместимое исполнение.
Шаг 3. Определите контакт нагрузки
Проверьте соединитель кабеля, измерительного прибора или другого компонента, расположенного после аттенюатора.
Выходной соединитель аттенюатора должен подключаться к нему напрямую.
Шаг 4. Зафиксируйте направление сигнала
В рабочей документации следует явно обозначить:
источник → вход аттенюатора → выход аттенюатора → нагрузка.
Если на корпусе предусмотрена стрелка, надписи «Вход» и «Выход» или цифровая маркировка соединителей, они должны оставаться видимыми после установки.
Шаг 5. Исключите переходники
Если для подключения требуются переходники, лучше проверить возможность заказа другой конфигурации контактов. Прямое соединение проще, надёжнее и стабильнее по электрическим параметрам.
Что проверить помимо M и F
Одинаковое буквенное обозначение контакта ещё не гарантирует совместимость. При выборе необходимо проверить:
- серию соединителя;
- рабочий диапазон частот;
- волновое сопротивление;
- допустимую среднюю и пиковую мощность;
- КСВН;
- механическую совместимость;
- направление подключения;
- состояние и чистоту контактных поверхностей.
Особое внимание требуется для внешне похожих соединителей. Попытка состыковать механически несовместимые серии может повредить центральный контакт или резьбу.
Пример выбора
Необходимо установить аттенюатор между выходным кабелем передатчика и входом измерительного оборудования.
Кабель со стороны передатчика заканчивается розеткой, поэтому на входе аттенюатора требуется вилка. Кабель со стороны измерительного прибора имеет вилку, следовательно, на выходе аттенюатора нужна розетка.
Подходящая конфигурация:
источник → F–M → аттенюатор → F–M → нагрузка.
У аттенюатора со стороны входа будет контакт M, со стороны выхода — F. Такое исполнение позволяет:
- подключить устройство без переходников;
- однозначно определить его положение;
- исключить случайный разворот;
- быстрее собирать измерительный тракт.
После выбора контактов необходимо дополнительно проверить ослабление, допустимую мощность, рабочую частоту, импеданс и КСВН.
Краткая памятка
При выборе соединителей аттенюатора:
- по возможности используйте разные типы контактов на входе и выходе;
- воспринимайте конфигурацию M–F как механическую защиту от ошибочного подключения;
- не определяйте направление только по внешнему виду;
- проверяйте обозначения входа и выхода в документации;
- соблюдайте направление, заданное производителем;
- не считайте любой пассивный аттенюатор автоматически двунаправленным в эксплуатации;
- подбирайте контакты так, чтобы не использовать переходники;
- учитывайте частоту, мощность, импеданс и КСВН соединителей.
Разные контакты на входе и выходе — простое конструктивное решение, которое делает ВЧ- или СВЧ-тракт понятнее, надёжнее и безопаснее. Оно помогает исключить ошибку оператора ещё на этапе подключения, не полагаясь только на маркировку и инструкции.
